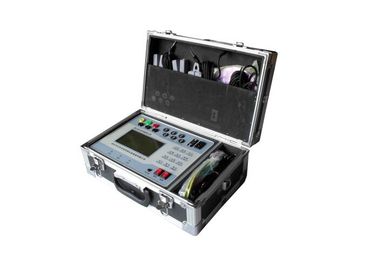

Tragbares Relais-Test-Set Vektor-Netzwerkanalysator-Sekundärstromkreis-Testwerkzeuge

Tragbarer Vektoranalysator, umfassender multifunktionaler Phasenparameter-Tester, Sekundärstromkreistestwerkzeuge

I. Produktbeschreibung und Vorteile:

• Großbild-Punktmatrix-LCD-Anzeige kann gleichzeitig mit der Bildschirmanzeige von 16 Parametern wie U1, I1, 11, U2, I2, φ2, U3, I3, φ3, φU1U2, φU2U3, φU3U1, φI1I2, φI2I3, φI3I1 messen und U1F.
• Spannungsmessauflösung von 10 mV, Strommessungen bis zur höchsten Auflösung 0,1 mA.
• Im Messbereich von 45,00 ~ 65,00 Hz Spannungsfrequenz, Auflösung von 0,01 Hz.
• Messen Sie im Bereich von 0,0 ~ 360,0 ° die Phase zwischen UU, UI, II und der Auflösung von 0,1 °. Während der Testphase ist ein Eingangsspannungsbereich von 10 ~ 500 V und ein Eingangsstrombereich von 10 mA ~ 120 A erforderlich. Ungültige Phasenmessungen mit dem Symbol "...", um zu vermeiden, dass der Bediener normalerweise den Phasenwert "0.0 °" als gültige Messung verwendet, wenn kein Signal eingegeben wird.
• Direktes dynamisches oder statisches Vektorgrafik-Anzeigesystem.
• Ermitteln Sie nach Auswahl des Stromwandlers vom Typ ML250 mit Zange die Polarität des Transformators und zeigen Sie direkt das Verhältnis R (R = I1 / I2) zwischen I1 und I2 sowie die Phase φI1I2 an, die die Polarität zwischen I1 und I2 widerspiegelt.
• Eingebauter Speicher zum Speichern von 50 Gruppenmessdaten. Durch Betätigen der Schaltflächen auf dem Bedienfeld greifen Sie auf die gespeicherten historischen Datensätze und Vektoren zu.
• Mit der RS-232-Schnittstelle können die Messdaten des Instruments auf einen PC hochgeladen und von der PC-Verwaltungssoftware in einer Datenbank gespeichert oder der Bericht als Datei gedruckt werden.
• Setzen Sie einen Akku ein. Bei ausgeschalteter LCD-Hintergrundbeleuchtung beträgt die ununterbrochene Arbeitszeit mindestens 15 Stunden und bei eingeschalteter LCD-Hintergrundbeleuchtung mindestens 11 Stunden.
• Einfache Bedienung, zuverlässige Daten, Langzeitstabilität durch Software-Kalibrierung.

II. Technische hauptsächlichparameter und Modellvergleich:

1, Spannungskanäle, potentialfreier Eingang

2, gegenwärtige Kanäle, Klammerart Stromwandler

3, Spannungsfestigkeit: Wechselspannung hält 1 Minute lang einer Sinuswelle von 2 K / 50 Hz stand.

4, Isolationswiderstand: Der Isolationswiderstand zwischen den Testpunkten ist größer als 10 MΩ.

5, Ladeleistung: 160 V - 250 V, 50 Hz.

6, Ladezeit bei ausgeschaltetem Gerät: Die maximale Ladezeit beträgt drei Stunden bei ausgeschaltetem Gerät.

7, Entladezeit beim Einschalten: Die kontinuierliche Arbeitszeit beträgt 15 Stunden oder mehr, wenn die LCD-Hintergrundbeleuchtung ausgeschaltet ist, und 11 Stunden oder mehr, wenn die LCD-Hintergrundbeleuchtung eingeschaltet ist.

8, ladung-entladezyklus zählt: 500 mal

9, natürliche Entladung: Bei 20 ℃ nach einem Monat ist die volle Batterie 70% der Anfangskapazität.

10, Dimension: 248 * 188 * 72 Gewicht: 1,5 kg

III. Zubehör testen

1, prüfung draht für spannung: 1 satz (6 stücke)

2, ML10 Klemme Typ CT 3St

3, Zwei-Kern-Ladestromleitung: 1 Satz

4, RS232-Kommunikationsleitung: 1 Stück

5, Software CD: 1 Kopie

6, Klammern für das Instrument: 1 Stück

7, tragbarer Koffer: 1 Stück

8, Bedienungsanleitung: 1 Kopie

9, Qualitätszertifikat: 1 Kopie

10, Packliste: 1 Kopie

11, sicherung: φ5 × 20 / 1A 3 stücke

12, Power Eingangsbuchse: 3 Stück
