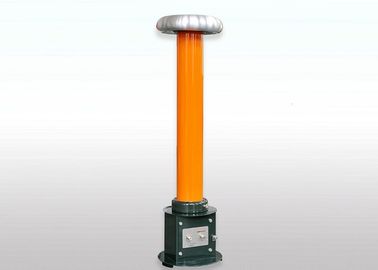

Kapazitiver Lastausgleichskondensator für Hochspannungs-PD-Prüfgeräte

Hochspannungskopplungskondensator Für PD-Test, Kapazitätslastkompensationskondensator

I. Einleitung

Der Hochspannungs-Koppelkondensator für ein PD-Testsystem wird auch als Kondensator zur Kompensation der Teilentladungslast bezeichnet. Er wird hauptsächlich für Systeme ohne Teilentladungsprüfung zum Sammeln von Teilentladungsspannungssignalen verwendet. Der Koppelkondensator der OWF-Serie wurde hauptsächlich für Hochspannungsprüfungen und PD-Messungen im Bereich der Energiewirtschaft entwickelt. Es kann auch als Teil der Entladungsmessung oder der simulativen Wechselstrombelastung in einem Wechselstrom-Hochspannungstestkreis dienen. Es entspricht der Fertigungsnorm JB / T8169-1999 "AC-Teilspannungskondensatoren und AC-Koppelkondensatoren".

II..Anwendung

• PD-Kopplungssignal-Beispieltestsatz unter Hochspannungsprüfung
• Simulative Hochspannungslast für Resonanzprüfsysteme und PD-freie Hochspannungsprüfsysteme

III .. Main Technische Daten

• Kapazität: 600 ~ 1000pF (spezielle Kapazität kann angepasst werden);
• Spannung: 50 ~ 1000 kV;
• Teilentladung: unter Nennspannung ist sie kleiner oder gleich 5PC;
• Isoliermedium: Kapazitätsöl;
• Dient zur Teilentladungsmessung für elektrische Betriebsmittel unter Netzfrequenzspannung;
• Mit einer Wechselspannung von 30 bis 300 Hz dient es als Koppelkondensator bei der Prüfung ohne Teilentladung.
• Besondere Anforderung ist wie vereinbart.

IV. Typisches Modell wie folgt
