| Messgrundlage: | Antriebgängige methode für PD-Entdeckung | Nutzung: | Digital-Teils-Test |
|---|---|---|---|
| Verweisen Sie Standard: | Maß des Teils IEC60270; Richtlinie DL/T 417 für lokales Maß des Teils der elektrischen Ausrüstung; | Anwendung: | Transformator, COLUMBIUM, Buchse, CT, Pint, discloser und so weiter |

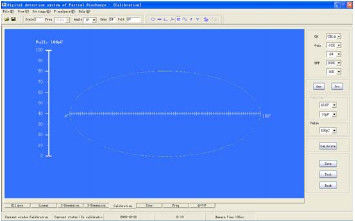

| PD-Anzeige: | Ellipse, erweitern, Luftlinie, Win XP-Operation | Kapazitanzstrecke: | 6pF~250uF kann ermittelt werden |
| Optionales Modell: | 2channels, 4channels, 6channels | Empfindlichkeit: | 0.1pC |
| Hervorheben: | Teilentladungsmessgerät,Teilentladungsprüfset |
||
Digitaler Teilentladungsdetektor, PD-Detektor, Stoßstrommethode PD-Tester
1. Produkteinführung:
Aufgrund von Herstellungs- oder Installationsfehlern tritt im isolierten Bereich des stromführenden Kabelendes (Stoßes) eine Entladung auf, bis eine Beschädigung des Isolationsdurchschlags auftritt und sogar ein Brand oder eine Explosion bei unsicheren Fehlern auftreten kann. Das Auffinden der versteckten Probleme vor dem Unfall ist daher der Schlüssel zur Lösung des Problems, das die Entladungserkennung für Stromversorgungsanlagen erforderlich macht.

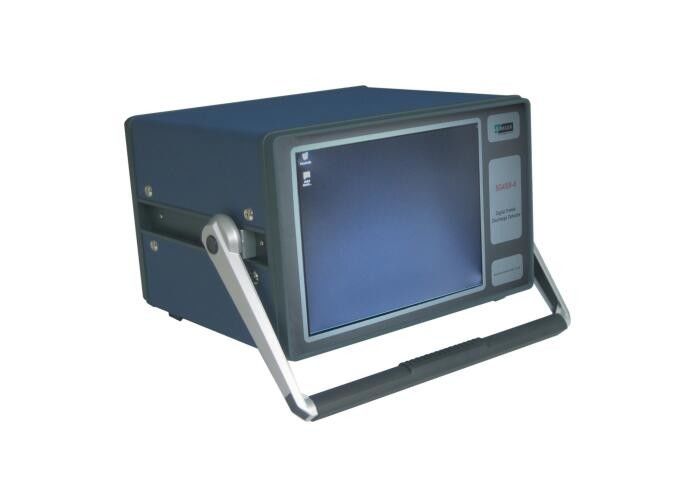

Das Modell XD2104 ist eine Art digitales Teilentladungsprüfgerät mit Impulsstrommethode. Es zeichnet sich durch geringes Volumen, hervorragende Leistung und einfache Bedienung aus.
II. Hauptbestandteile:
| SN | Name der Ausrüstung | Typ und Spezifikation | Einheit | Menge |
| 1 | Host-Maschine | XD2104 | Stück | 1 |
| 2 | Kalibrator der JZF-Serie | JZF-10 | Stück | 1 |
| 3 | Verstärker | Stück | 1 | |
| 4 | Eingangssignaleinheit | SN 2, 3,4 | einstellen | 1 |
| 5 | Standard Verbindungskabel | einstellen | 1 |
III. Erkennungsprinzip Figur
Hinweis: Der PD-freie Testtransformatorsatz (Spannungsfestigkeitsprüfsatz) erhöht die Sollprüfspannung auf das zu prüfende Objekt (z. B. Leistungstransformator, Leistungsschalter, Durchführung, Stromwandler, Signalgeber usw.), für dessen Erkennung die Kopplung erforderlich ist An den Klemmen des Spannungsteilers wird ein PD-Kopplungssignal an den PD-Erkennungstester JF 2002 gesendet. Anschließend wird der PD-Pegel vom getesteten Objekt abgerufen.
VI. Technische Parameter des PD-Testers XD2014
1. Modell: XD2104 Digitales Erkennungssystem für Teilentladung
2. Stromversorgung: 220 V AC -5% bis + 10%
3. Frequenz: 50 Hz ± 5%
4. Umwelt
4.1Temperatur: -5 ℃ ～ 40 ℃
4.2 Luftfeuchtigkeit: <85%
5. Sicherheit
6. Form und Gewicht Größe: 300x350x90 (mm) Gewicht: 4 kg
7. Host Funktionsindex
7.1 CH Nummer: 2,4,6 optional ；
Hinweis: XD2102 --- 2 Kanäle
XD2104 --- 4 Kanäle
XD2106 --- 6 Kanäle
7.2 Empfindlichkeit: 0.1pc ；
7.3 Messband: 3 dB Bandbreite von 10 kHz bis 1000 kHz
7.4 Beliebige Kombination mehrerer Dateien;
Lp: 10 K, 20 K, 40 K, 80 K (Hp: 100 K, 200 K, 300 K, 1000 K)
7.5 Verstärkungsbereich: -20 dB ∽ +40 dB Der vierte Gang kann zur Feinabstimmung grob eingestellt werden.
7.6 Abtastgenauigkeit: 12Bit ；
7.7 Abtastrate: 10 M / s
7.8 Externe Spannungsüberwachung: Effektivspannung, 14-Bit-A / D-Genauigkeit;
7.9 Synchronisation: intern und extern optional,
externe Synchronisation: 30HZ-600HZ
automatische Synchronisation;
7.10 Sync-Eingangsbereich: 10 V - 220 V;
7.11 Linearitätsfehler des Bereichs blockiert <5% ± 1PC;
8. Externer Kalibrator (CE)
| NEIN. | Abstimmkapazität (Ct´) | Maximaler aktueller Effektivwert | |||
| Minimum | Median | Maximal | Unausgeglichen Schaltung | Balance Schaltung | |
| 1 | 6pF | 25pF | 100 pF | 30mA | 0,25A |
| 2 | 25pF | 100 pF | 400 pF | 60mA | 0,5A |
| 3 | 100 pF | 400 pF | 1500pF | 120mA | 1A |
| 4 | 400 pF | 1500pF | 6000pF | 250mA | 2A |
| 5 | 1500pF | 6000pF | 25nF | 500mA | 4A |
| 7 | 25nF | 100nF | 400nF | 2A | 15A |
| 8 | 100nF | 400nF | 1,5 uF | 4A | 30A |
| 9 | 400nF | 1,5 uF | 6,0 uF | 8A | 60A |
| 10 | 1,5 uF | 6,0 uF | 25uF | 15A | 120A |
| 11 | 6uF | 25uF | 60 uF | 25A | 200A |
| 12 | 15uF | 60 uF | 250 uF | 50A | 300A |
VII. Optionales passendes anderes Test-Set
