Tragbarer digitaler Spitzenvoltmeter aus Glasfaser mit Hochspannungsentladungsstab

Glasfaser-Hochspannungsentladungsstab, DC-Entladungsstab, Hochspannungstest

I. Produkteinführung

FKDS-Serie DC-Entladungsstab ist die Verwendung von neuen Isolationsmaterialien Verarbeitung. Es hat verlängerte Schrumpfeigenschaften. Tragbare Teleskopstange Modell ist einfach in der Außenhochspannungsprüfung, insbesondere in der Gleichspannungsprüfung, um die Ladungsansammlung zu testen, zu entladen, um die persönliche Sicherheit mit der Entladungsstange Entladung zu gewährleisten, ist sicherzustellen, dass die für jede Prüfung von die persönliche Sicherheit der Waffe. Tragbare Teleskopstange ist leicht zu transportieren, bequem, flexibel, hat die Vorteile von geringem Volumen, geringem Gewicht, sicher und zuverlässig, ist ein sicheres Werkzeug von Hochspannungspersonal Mangel.

II. Optionale Klasse

• FKDS-10KV: Entladungsspannungsbereich 0-50KV
• FKDS-35KV: Entladungsspannungsbereich 0-100KV
• FKDS-110KV: Entladungsspannungsbereich 0-200KV
• FKDS-220KV: Entladungsspannungsbereich 0-500KV

III. Unterwegs (zum Beispiel FKDS-10KV)

1. Ziehen Sie den Teleskopteil des tragbaren Teleskopauswurfstabs heraus

2. Der Stecker des vorbereiteten Erdungskabels wird in die Buchse am Kopfende des Entladungsstabs eingesteckt, und das andere Ende des Erdungskabels ist mit der Erde verbunden, und die Erdung ist zuverlässig

3. Entladung sollte nach dem Test abgeschlossen sein, der Booster-Knopf des DC-Generator-Steuerkastens wieder auf Null, zu diesem Zeitpunkt kann der Steuerkasten den Spannungsabfall des Voltmeters auf 15KV ~ 20KV beobachten oder so, kann sich entladen

Das

4. Die Entladung sollte die erste sein, die die Metallspitze der vorderen Stange verwendet. Gehen Sie langsam in die Testproben der getrennten Stromversorgung über. Zu diesem Zeitpunkt ist die Entladestabfreigabestromstärke nach dem Entladewiderstand der Entladung. Dann die Entladungsstange am Haken, um die Probe zu haken, zweite Elektrizität.

IV. Beachtung

1. der Probe Kondensatorentladung, sollte nach dem Test in sein, trennen Sie die Stromversorgung nach dem Test, sollten Sie für einen Zeitraum warten, die Ladung auf dem Zylinder und die Probe mal von selbst auf die Selbstentladung. Damit kann auf der Steuerbox des Spannungsmessers die allmähliche Abnahme der Spannung im Herbst beobachtet werden, wenn der Spannungsmesser auf eine niedrigere Spannung abfällt, üblicherweise in 5Kv ~ 15Kv, zur Verfügung stehenden Entladungsstab, um sich allmählich zur Probe in der Nähe zu bewegen. Erst durch die luftspaltfreie Entladung, dann kann man ein zischendes Geräusch hören, wenn kein Geräusch mit einer Spitze den Entladungsstabtest berührt, schließlich die direkte Erdungsentladung testen.

2. Die Größe der akkumulierten Ladung der 2. Proben mit großer Kapazität ist proportional zur Größe des Probenkondensators und der angelegten Spannung und ist proportional zur Zeit

3. Nach einigen Kilometern über dem Hochspannungskabeltest ist die Entladungszeit im Allgemeinen sehr lang und muss wiederholt entladen werden. Widerstandskapazität ist groß, müssen eine große Kapazität der Entladungsstange bestellen

4. Es ist strengstens untersagt, die Probe mit dem Entladestab ohne offene Testspannung zu entladen.

5. verbieten Sie ausschließlich den Gebrauch des Fußes und des schweren Verdrängungsstabes, das Verbiegen und das Brechen des Entladungsstabes wird ausschließlich verboten

6. verbieten die Entladestange feucht, beeinträchtigen die Isolationsfestigkeit, sollte an einem trockenen Ort platziert werden

V. Komplette Reihe von Produkten

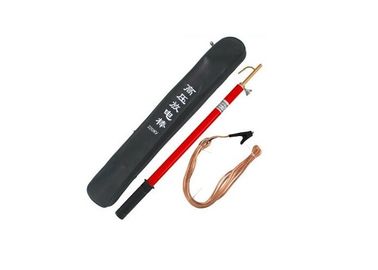

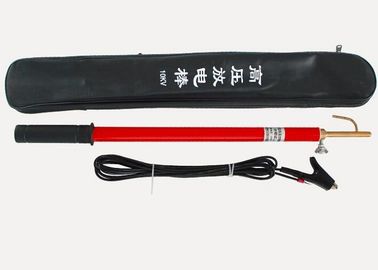

1. Tragbarer Teleskopentladungsstab 1

2. Erdungskabel selbstanpassend

3. Gebrauchsanweisung 1

4. Produktqualifikationszertifikat 1
