Kapazitätskompensationskondensator für AC-Hochspannungsmessgeräte

Kapazitätskompensationskondensator Für AC-Hochspannungstests

I. Einleitung

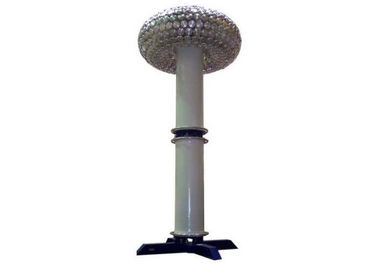

Der Koppelkondensator der OWF-Serie wurde hauptsächlich für Hochspannungsprüfungen und PD-Messungen im Bereich der Energiewirtschaft entwickelt. Es kann auch als Teil der Entladungsmessung oder der simulativen Wechselstrombelastung in einem Wechselstrom-Hochspannungstestkreis dienen. Es entspricht der Fertigungsnorm JB / T8169-1999 "AC-Teilspannungskondensatoren und AC-Koppelkondensatoren".

II..Anwendung

• PD-Kopplungssignal-Beispieltestsatz unter Hochspannungsprüfung
• Simulative Hochspannungslast für Resonanzprüfsysteme und PD-freie Hochspannungsprüfsysteme

III .. Main Technische Daten

• Mindestspannungsmodell: 50kV
• Maximales Spannungsmodell: 500kV
• Modell mit minimaler Nennkapazität: 100pF
• Modell mit maximaler Nennkapazität: 0,050 uF
• Mindesteinschaltdauer: 60 Minuten oder maßgeschneidert
• Überspannungspegel: 1,1-fache Nennspannung
• Umgebungstemperatur: -40 ~ + 45 ° C;
• Höhe über dem Meeresspiegel: ≤1000 m (über 1000 m, anders angegeben)
• Kapazitätsabweichung: ≤ ± 5%
• Dielektrischer Verlust: ≤ 0,2%
• PD-Pegel: Un unter ≤ 5pC
• Kapazitätstemperaturkoeffizient: 5 × 10-4 / K
• Aufbau: reine Kapazität, wenig Isolieröl nach innen, Epoxidoberteil
• Besondere Anforderung ist wie vereinbart.

IV. Typisches Modell wie folgt
