120KV 3mA DC Hochspannungs-Hipot-Tester, Leckstrom-Testgerät klein

Tragbares DC-Hipot-Test-Set, DC-Hochspannungstester, DC-Generator-Fabrik

Produktbeschreibung

Neu entwickelt, konstruiert und hergestellt gemäß den allgemeinen technischen Anforderungen für tragbare Gleichstrom-Hochspannungsgeneratoren nach China Industry Standard. Das Gleichstrom-Hüfttestset der ZGF-Serie ist ein technologisches Produkt der neuen Ära und eignet sich für Gleichstrom-Hochspannungstests und Leckstrommessungen an Zinkoxid ableiter, magnetischer ausblasschutz, stromkabel, motor oder generator, transformator und schalter in der elektrischen abteilung, wissenschaftliche abteilung, bahnhof, kraftwerk, chemiefabrik und so weiter.

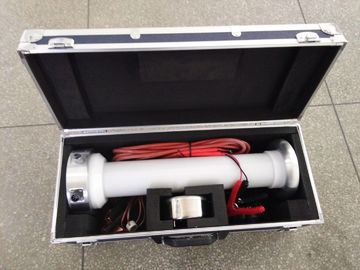

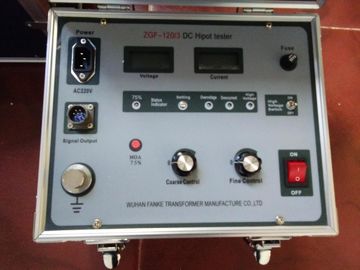

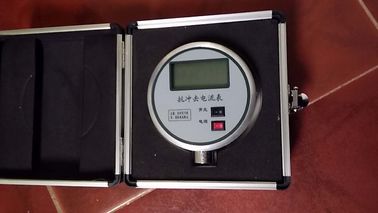

Das Test-Set besteht hauptsächlich aus einem Steuerkasten, einem HV-Booster vom Zylindertyp, einem vollständig abgeschirmten Mikroammeter und einem Gleichstrom-Entladungsstab. Die Steuerbox dient zur Steuerung des Testprozesses und zur Anzeige von Testdaten, der Hochspannungsverstärker vom Zylindertyp dient zur Ausgabe von Gleichspannung, das vollständig abgeschirmte Mikroammeter dient zur genauen Anzeige des Leckstroms und zur Übertragung der Daten an die Steuerbox.

Der Hochfrequenz-Mehrspannungsschaltkreis wird in den Test-Satz übernommen, der die Führung der ersten Anwendung für die neueste Modulationstechnik der PWM-Hochfrequenz-Impulsbreite übernimmt und die Spannungsstabilität stark verbessert. Hohe Qualität und tragbarer Typ werden in einem Gleichstrom-Hochspannungsgenerator erreicht, der dank des Einsatzes eines Super-Power-IGBT-Geräts und der besonderen Maßnahmen zur Abschirmung, Isolierung und Erdung auch gegen Entladungsschäden bei Nennspannung immun ist.

Wichtige Teile des Hochfrequenz-Gleichstrom-Hochspannungsgenerators der ZGF-Serie übernehmen Komponenten, die in Amerika, Deutschland, Japan usw. mit fortschrittlicher Technologie hergestellt wurden, wodurch Geräte zuverlässiger und stabiler werden. Mehrspannungsröhre wird mit deutscher Technologie entwickelt und produziert. Mit den Merkmalen der kleinen Größe, der großen Kapazität, der starken Überlastfähigkeit und des einfachen Feldbetriebstests wird der Hochfrequenztransformator speziell von Experten entworfen. Mit Blick auf die Zukunft wird das Unternehmen den Markt aktiv weiterentwickeln, Qualität und Glaubwürdigkeit zu seinem Leben erheben, seine Technologie ständig verbessern, anspruchsvolle Qualitätsprodukte entwickeln, um den Bedürfnissen der Nutzer gerecht zu werden, und danach streben, ein neues Jahrhundert des Ruhms zu eröffnen und neu zu gestalten.

Produktmerkmale

1. Kleiner, leichter, mit gutem Aussehen und vollständiger Funktion, zuverlässiger, einfach zu bedienen, für den Außenbereich geeignet, ein optimales Produkt in einer neuen Ära.
2. Nehmen Sie die fortschrittlichste Technologie an und übernehmen Sie die Führung der ersten Anwendung für die neueste Modulationstechnik der PWM-Hochfrequenz-Pulsbreiten- und Pulsfolgen-Logik-Array-Modulation. Die Frequenz wird mit Hochfrequenztechnologie auf bis zu 100 kHz erhöht, wodurch die Ausgangs-HV stabiler und das Ripple-Verhältnis kleiner wird.
3. Wartungsfreies Design. Hauptbestandteile sind Geräte mit fortgeschrittenem Technologieimport aus den USA, Deutschland und Japan usw., die langlebig sind und sich nicht um einen kontinuierlichen Erdschluss kümmern müssen.
4. Hohe Genauigkeit und korrekte Messung. Spannungs- und Strommesser verfügen alle über eine Digitalanzeige mit einer Spannungsauflösung von 0,1 kV und einem Strom von 0,1 uA. Der am Lasttestobjekt anliegende Spannungswert wird direkt über das Voltmeter am Schaltschrank angezeigt, das bei Verwendung nicht mit dem Spannungsteiler an der Außenseite verbunden werden muss, und der Anschluss der Leitungen ist einfach.
5. Hohe Stabilität bei der Spannungsregelung, gleichmäßige Spannungsregelung im gesamten Bereich. Die Spannungsregelung des Ausgangs übernimmt ein einzelnes Mehrring-Potentiometer mit Grobeinstellung und Feineinstellung. Die Genauigkeit der Spannungsanpassung ist besser als 0,1%, die Genauigkeit der Spannungs- und Strommessung ist geringer als 1,0% und der Welligkeitsfaktor ist besser als 0,5%.
6. Ausgang mit negativer Polarität, Nullstart, stufenlos einstellbar, mit der Funktion Überspannung, Überstrom, Nullrückführung und Erdungsschutz. Der Betrieb ist aufgrund der starken Funktion der automatischen Schutzschaltung, des technischen Index aller Art, der den Industriestandard übertrifft, und ähnlicher Produkte sicher.
7. Ermöglichen Sie die Messung von Zinkoxid-Ableitern mit der zusätzlichen Funktion von hochpräzisen 75% VDC-1mA. Keine Berechnung mit einem leichten Druck auf die Taste. Mit der Funktionstaste 75% Volt am Schaltschrank die Taste 0,75 öffnen, wenn der Strom während des Ableitertests auf 1000 uA ansteigt. Zu diesem Zeitpunkt beträgt der auf dem Voltmeter und dem Strommesser angezeigte Wert 75%. Drehen Sie den Spannungserhöhungsknopf und den Feineinstellungsknopf unmittelbar nach Abschluss des Tests auf Null und drücken Sie die grüne Taste, schalten Sie die HV ab und schalten Sie den Netzschalter aus, bevor Sie einen anderen Test durchführen.
8. Bequeme Überspannungs-Einstellfunktion. Das Einstellen des Volt-Werts kann über eine visuelle Anzeige mit einem digitalen Wählschalter erfolgen, wodurch die Bedienung ungezwungener wird. Die angezeigte Werteinheit ist kV.
9. Segmentstruktur des Hochspannungsverstärkers. Geeignet für den Feldeinsatz, praktisch und wirtschaftlich. Eine Maschine dient mehreren Zwecken.
10. Drei verdeckte Stützfüße sind unten angebracht, um die Stabilität des Hochspannungsverstärkers zu erhöhen.

Schaltkreisverbindung prüfen

Hinweis: Die Steuerbox (Schrank) dient zur Steuerung des Testprozesses und zur Anzeige von Testdaten, der HV-Booster vom Zylindertyp (HV-Generator) dient zur Ausgabe von Gleichspannung, das vollständig abgeschirmte Mikroammeter (uA) dient zur genauen Anzeige des Leckstroms und übertragen Sie die Daten an die Steuerbox.

Der Entladungsstab dient zur Erdung und Entladung nach Beendigung des Gleichstromtests.

Hauptspezifikation und optionales Modell
