Digitaler Teilentladungstestgerät-Doppelkanal-PD-Detektor

Digitaler Teilentladungsprüfer, Doppelkanal-PD-Detektor

1. Produkt einführung:

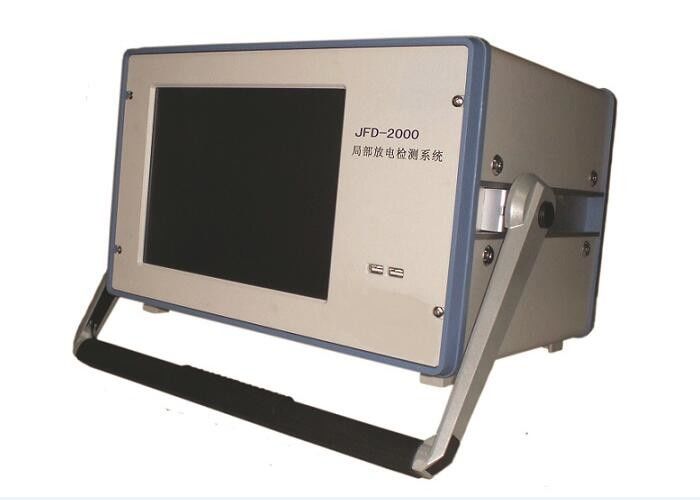

Der Teilentladungsdetektor JDF-2000 wird zur Teilentladungserkennung für HV-Transformatoren, CVT, Gegeninduktoren, Drosseln, Kondensatoren, HV-Durchführungen, Ableiter, Motoren usw. verwendet. Das Instrument integriert Funktionen der Computersteuerung, der digitalen Abtastung und des Druckens. Teilentladungserkennung ist ein wichtiges PD-Instrument zur Überprüfung der Qualität von Elektrogeräten.

II.Hauptbestandteile:

III. Erkennungsprinzip Figur

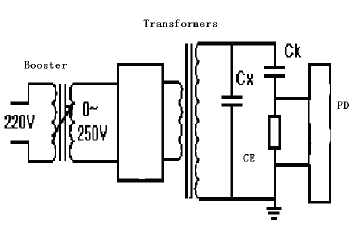

Hinweis: Der PD-freie Testtransformatorsatz (Spannungsfestigkeitsprüfsatz) erhöht die Sollprüfspannung auf das zu prüfende Objekt (z. B. Leistungstransformator, Leistungsschalter, Durchführung, Stromwandler, Signalgeber usw.), für dessen Erkennung die Kopplung erforderlich ist An den Klemmen des Spannungsteilers wird ein PD-Kopplungssignal an den PD-Erkennungstester JFD 2000 gesendet. Anschließend wird der PD-Pegel vom getesteten Objekt abgerufen.

VI. Technische Eigenschaften

1. Programmgesteuerte Arbeitsweise.

2. Zeichenanzeige und -anzeige.
3. Daten speichern und drucken.
4. Testbericht automatisch erstellen.
5. 2D- und 3D-Bild für die PD-Messung.
6. Nimmt digitale Fenstertechnik, mit starker Entstörungsfähigkeit an.
7. Zwei oder vier Kanalmessung und digitale Differenztechnik, können PD-Signal von zwei Messpunkten für ein oder zwei Proben prüfen, bequem, PD-Signalquelle zu analysieren.

V. Technische Parameter des PD-Testers XD2014

1) Leistung: 0 ~ 220 V (1 ± 10%), 50 Hz (1 ± 3%)
2) Nachweisempfindlich: <0,02pC
3) Erkennungskanal: 2 oder 4 Kanäle
4) Abtastrate: 20 MHz pro Kanal
5) Abtastgenauigkeit: 12Bit
6) Frequenzbereich des Messsignals: 0,1pC ~ 1000nC
7) PC-Betriebssystem: Windows XP
8) Bandbreitenauswahl:

• Low-Side: 10, 20, 30, 80 kHz (AUS)
• Hohe Seite: 100, 200, 300, 1000 kHz (AUS)

9) Gangschaltung: 5 Gänge
10) Linearitätsfehler: ± 5%
11) Positive und negative Impulse entsprechend Asymmetriefehler: ± 5%
12) Bereichsumschaltfehler: ± 5%
13) Niedriger Wiederholungspuls, entsprechender Fehler: ± 5%
14) Synchronisierungsfunktion: automatische Synchronisierung von innen und außen, kann mit jeder Frequenz synchronisieren.
15) Fensterfunktion: Fenster in irgendeiner Phase, kann symmetrisches Fenster, positives Fenster, Antifenster öffnen
16) Messmodus: Kalibrierung, Messung, grafische Analyse und andere Modi.

17) Abstimmkapazitätsbereich der Erfassungsimpedanz: 25pF ~ 6000pF
18) Ausgangsbereich des Kalibrierungsimpulsgenerators: 10pC ~ 2000pC
19) Einspritzkapazität des Kalibrierungsimpulsgenerators: 50 pF, 200 pF
20) Impulsunterscheidungszeit des Kalibrierungsimpulsgenerators: <100ns23)

21) Kalibrierungsspannungserhöhungszeit des Kalibrierungsimpulsgenerators: <60 ns

22) Absenkzeit der Kalibrierungsspannung des Kalibrierungsimpulsgenerators:> 100 μs

VI. Optionales passendes anderes Test-Set

• Hochspannungserzeugungssysteme mit PD-Erkennung: Frequenz-Testtransformatorsysteme der Serie CQSB mit PD-freier Leistung

Serie FKWJF Prüfsysteme für die Spannungsfestigkeit von Leistungstransformatoren

• PD-Signal-Koppeleinheit: Koppelspannungsteiler oder Standard-Koppelkondensator, kein Koronatyp
