Bändchen-Teils-Testgerät/Teils-Maß-Ausrüstung

Teil, der Prüfvorrichtung, PD ermittelt Instrument, PD-Prüfvorrichtung der Antrieb-gängigen Methode ermittelt

Einleitung 1.Product:

Wegen der Herstellungs- oder Installationsdefekte, Entladung tritt im Isolierteil des Livekabelendes auf (Gelenk) bis Isolierungszusammenbruchschaden auftritt, und sogar treten möglicherweise ein Feuer oder eine Explosion an den unsicheren Defekten auf. Deshalb wie man die versteckten Probleme findet, bevor der Unfall der Schlüssel ist, zum des Problems zu lösen, das die Entladungsentdeckung notwendig für Energieausrüstungen macht.

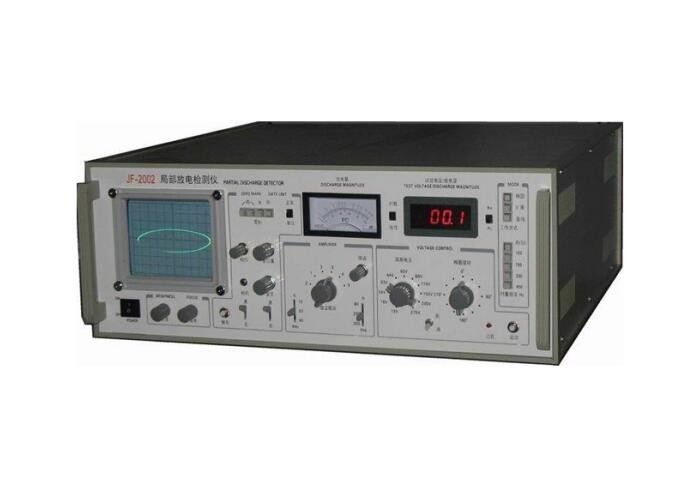

Das Modell JF2002 ist eine Art Teils-Inspektionsinstrument der Antriebgängigen methode, das sie die Eigenschaft des Bändchens hat, ausgezeichnete Leistung und einfache Operation.

II.Main-Komponenten:

III. Entdeckungsprinzipzahl

Anmerkung: Das PD, das freier Testtransformatorsatz (der Netzfrequenzspannungs-Widerstandstest eingestellt) die Zielprüfungsspannung auf geprüftem Gegenstand (wie Transformator, COLUMBIUM, Buchse, CT, Pint, discloser und so weiter) das benötigte PD-Entdeckung, die Koppelungsanschlüsse des Spannungsteilers wird, hat irgendein PD-Koppelsignal zum PD steigt, das Prüfvorrichtung JF 2002 ermittelt, dann erhält das PD-Niveau vom geprüften Gegenstand.

VI. Technische Parameter von PD-Prüfvorrichtung JF2002

1.Keywords: Grundfrequenz der Zeit, Anzeige, Änderung mit Maßfunktionen

• Zeitbasis frequecny: Stromversorgung 50,100,150,200,400Hz: 50HZ 220V
• Anzeige: Ellipse---Erweitern Sie---Luftlinie
• Ändern Sie mit Maßfunktionen

Entwurf 2.Integrated, 10kHz~300kHz bedeckend, Standard des Treffens IEC60270.

Strecke 3.Capacitance des gemessenen Gegenstandes: 6pF~250uF

   Messempfindlichkeit und Max. Current als die Tabelle

Basis 4.Time des Ellipsenscans:

• Frequenz 50/60 (inner), 100,150,200,400Hz
• Drehung: 30°per Grad, Gesamt-360°
• Anzeigenweisen: Ellipse---Erweitern Sie---Luftlinie
• Die Hochfrequenzzeitbasisellipse kann auf Normalzustand durch Eingangsspannung (10~250V) justiert werden, und die Energie ist kleiner als 1VA. Selbst-schützende Funktion wenn Überlastung

Einheit 5.Displaying:

Ein reactangle Oszillographenrohr (124×104mm2), das Helligkeits- und Fokusgriffe hat

6.Amplifier:

• Auf Niederfrequenz-3dB f_L: 10,20,40kHz optional
• Auf hohem frequecny 3dB f_H: 80,200,300kHz optional
• Gewinnjustage: 6 Grade grobe Anpassung. Gewinnunterschied zwischen Graden ist 20+ 1dB, feiner Stellbereich >20dB
• Asymmetrie von Plus und minus des Impulses Reaktions<1db

Fenster 7.Time

• Justierbare Fensterbreite, 15°~150°on 50/60Hz
• Drehbare Fensterposition, 0°~170°
• Zwei Fenster machen AN/AUS beziehungsweise oder gleichzeitig ein
• Bombardierungsgerät, Zeit 20mS zum Machen von Fotos

Meter der Spitze 8.Pulse

• Zeigermeter mit linearer Skala, Abweichung 0~100 + 5% (mit komplettem)
• Zeigermeter mit Logarithmusskala, Abweichung 0~10~100 + 5% (mit komplettem)
• Zeigermeter mit Digitalanzeige 3.5bits LED, Abweichung 0~100 + 3% (mit komplettem)

Voltmeter 9.Measuring

• Messbereich: 100KV (mit Widerstand des Voltmeters 100KV R)
• Anzeige: 3.5bits LED digital, Abweichung + 3%

System des Kennzeichens 10.Zero

• Gemacht durch inneren nullkennzeichengenerator, kann es Polarität ändern und 0~180° drehen, also kann es mit dem wahren nullkennzeichen entsprechen, das durch Hochspannungswiderstand gemacht wird.
• Das nullkennzeichen wird mit allem frequecny Ellipsenscan entsprochen.

11. Maß: 530×550×220mm Gewicht: 22kg

VII. Optionales Modell

• Modell JF 2002:  PD-Testkanal man lenkt
• Modell JF 2003:  Kanäle des PD-Testkanals drei
• Modell JF 2004:  Kanäle des PD-Testkanals vier

VIII. Optional brachte anderen Testsatz zusammen

• PD, das Wechselstrom-Hochspannung ermittelt, Systeme zu erzeugen:  Netzfrequenztest-Transformatorsysteme CQSB-Reihe PD freie
• PD-Signalkoppelungseinheit:  Koppelungsspannungsteiler oder Standardkoppelkondensator, keine Koronaart
