Live XLPE-Kabel-Teilentladungstestgerät, Patrouillentyp-Pd-Testgerät

Patrouillentyp Teilentladungsprüfgerät für XLPE-Stromkabel und Leistungstransformator

1. Produkteinführung:

Aufgrund von Herstellungs- oder Installationsfehlern tritt im isolierten Bereich des stromführenden Kabelendes (Stoßes) eine Entladung auf, bis eine Beschädigung des Isolationsdurchschlags auftritt und sogar ein Brand oder eine Explosion bei unsicheren Fehlern auftreten kann. Das Auffinden der versteckten Probleme vor dem Unfall ist daher der Schlüssel zur Lösung des Problems, das die Entladungserkennung für stromführende Kabel erforderlich macht.

Das Modell PPD8209A ist eine Art Hochfrequenz-Teilentladungsprüfgerät, das die Hochfrequenz-Strom- und Ultraschall-Erkennungsmethoden für die PD-Prüfung und Erkennung von spannungsführenden MV / HV-Kabeln und Transformatoren über HFCT (Hochfrequenz-Stromwandler) oder Ultraschallwandler anwendet . Es hat die Eigenschaft des kleinen Volumens, der ausgezeichneten Leistung und der einfachen Operation.

Der PD-Tester nutzt moderne elektronische und computerintegrierte Technologien, um die Signalverstärkung (analog, elektronisch, digital), Filterung, Datenerfassung, Datenverarbeitung, grafische Anzeige und automatische Erstellung von Prüfberichten zu realisieren. Damit ist die Messung und Analyse der Teilentladung abgeschlossen.

2. Referenzstandard

GB 7354 Teilentladungsmessung

DLT 417 Richtlinie zur lokalen Messung der Teilentladung elektrischer Betriebsmittel

GBT 16927.1 Hochspannungsprüftechnik Teil 1: Allgemeine Prüfanforderungen

GBT 16927.2 Hochspannungsprüfverfahren Teil 2: Messsystem

D T 16927.3 Hochspannungsprüfverfahren Teil 3: Definition und Anforderungen an die Feldprüfung

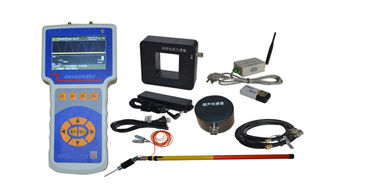

3. Hauptkomponenten:

4. Nachweisprinzip und Methode:

4.1 Prinzip der Hochfrequenzstromsensormessung

Der Hochfrequenz-Stromsensor wird hauptsächlich zur Teilentladungserkennung von elektrischen Hochspannungsgeräten eingesetzt und übernimmt das Prinzip des Impulsstroms. Da die meisten elektrischen Hochspannungsgeräte Kapazitäten auf ihrer Hoch- und Niederspannungsseite oder dem geerdeten Teil verteilt haben, wird das Entladungssignal bei Auftreten einer Flächenentladung mit hoher elektrischer Feldstärke mit dem Erdungsteil gekoppelt und tritt über die Erdungsleitung in die Erde ein. Der HFCT-Sensor ist an der Masseleitung festgeklemmt und erfasst das von der PD erzeugte Impulsstromsignal, wodurch während des Tests Teilentladungsinformationen der Vorrichtung erhalten werden. Es wird hauptsächlich zur Teilentladungssignalerkennung von Mittel- und Hochspannungsgeräten wie Kabeln, Transformatoren, Drosseln, GIS, Schaltanlagen eingesetzt.

4.1.1 Hochfrequenzstromerkennung für XLPE-Kabel

Aufgrund von Herstellungs- oder Installationsfehlern tritt im isolierten Teil der Kabelendverbindung eine Entladung auf, bis eine Beschädigung der Isolierung auftritt und sogar ein Brand oder eine Explosion auftreten kann. Daher ist das Auffinden der versteckten Probleme vor dem Unfall der Schlüssel zur Lösung des Problems, das die Ladungserkennung erforderlich macht.

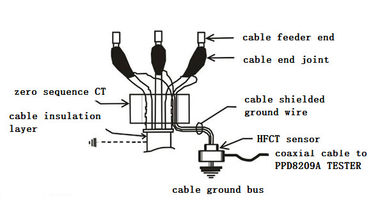

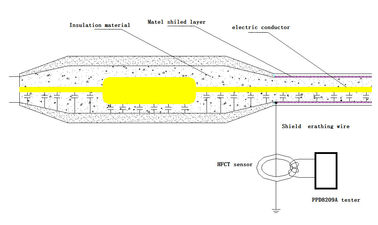

Bei Hochspannungskabeln sind die Drähte und der Metallmantel durch ein Isoliermaterial getrennt, um eine verteilte Kapazität zu bilden, die etwa einige hundert pF beträgt und einen Pfad für Hochfrequenzsignale bildet. Daher wird das hochfrequente Teilentladungssignal durch die verteilte Kapazität zur Masseleitung übertragen. Wenn die interne Entladung auftritt, wird ein hochfrequenter Impulsstrom erzeugt, und der hochfrequente Impulsstrom fließt durch die verteilte Kapazität zwischen dem Kern und dem Metallmantel vom Hochpotentialkern zur Metallabschirmung mit niedrigem Pegel. Auf die Hülse aufsetzen und die Erdung über den Kabelzwischenstecker oder das Erdungskabel an der Klemme einleiten. Daher wird ein Hochfrequenz-Stromwandlersensor mit dem Erdungskabel an der Zwischenverbindung oder -klemme verbunden, um den Teilentladungsstrom des Hochfrequenzimpulses in den Sensor einzukoppeln und durch das Prüfkabel zwischen dem Sensor und dem Überwachungsinstrument zu führen. Der Prüfer PPD8209A führt die Signalerfassung und -analyse durch.

Die Anzeige für unter Spannung stehendes Kabel oder unter Spannung stehende Kabelverbindung lautet wie folgt:

4.2. Ultraschall (US) Messprinzip

Wenn ein Teilentladungssignal innerhalb des Kraftgeräts erzeugt wird, werden Vibrationen und Geräusche des Aufpralls erzeugt. Ultraschallverfahren messen Teilentladungssignale, indem ein Ultraschallsensor an der Außenwand der Gerätekammer angebracht wird. Das Verfahren ist dadurch gekennzeichnet, dass der Sensor keine Verbindung mit dem Stromkreis der geografischen Ausrüstung hat und nicht durch das Elektrogerät gestört wird, sondern bei Verwendung im Feld gegenüber Umgebungsgeräuschen oder mechanischen Vibrationen von externen Geräten anfällig ist. Da das Ultraschallsignal eine große Dämpfung in den üblicherweise verwendeten Isoliermaterialien des Leistungsgeräts aufweist, ist der Erfassungsbereich des Ultraschallerfassungsverfahrens begrenzt, hat jedoch den Vorteil einer hohen PD-Positionierungsgenauigkeit.

4.2.2 Ultraschallerkennungs-PD für stromführende Kabel

Bei unter Spannung stehenden Hochspannungskabeln ist in vielen Fällen die Kabelverbindung aufgrund der schlechten Qualität des Kabels selbst oder des Kabelzubehörs, äußerer Kraftschäden und mechanischer Beschädigungen, Korrosion und Feuchtigkeit, Qualitätsprobleme bei der Kabelverbindungskonstruktion, Alterung des Zubehörs und aus anderen Gründen anfällig für Teilentladung. Daher ist es notwendig, eine Teilentladungserkennung an Hochspannungskabeln durchzuführen.

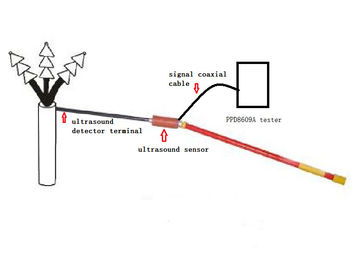

Der Tester PPD8609A ist ein Gerät zur Erkennung eines Entladungsfehlers eines Hochspannungskabels oder einer Kabelverbindung. Der Detektor des Testers verwendet einen akustisch-elektrischen dreidimensionalen räumlichen Positionssensor und kann die dreidimensionale räumliche Position und die Entladungsstärke erkennen des Entladepunktes unter der Bedingung, dass das zu prüfende Kabel nicht berührt wird. Daher wird der Isolationszustand des gemessenen Kabelpunkts beurteilt und das Auftreten des Unfalls wird im Voraus verhindert. Dieses Erkennungsverfahren kann üblicherweise zur Online-Erkennung und Positionierung der Teilentladung von Kabelenden und Kabelverteilerkästen angewendet werden.

5. Allgemeine Technische daten:
