Wechselfrequenz-PT-CT-Testgerät, tragbarer CT-PT-Analysator

Tragbares CT / PT-Analysegerät, CT / PT-Erregungsprüfgerät, Frequenzvariable Prüfung

I. Produktbeschreibung

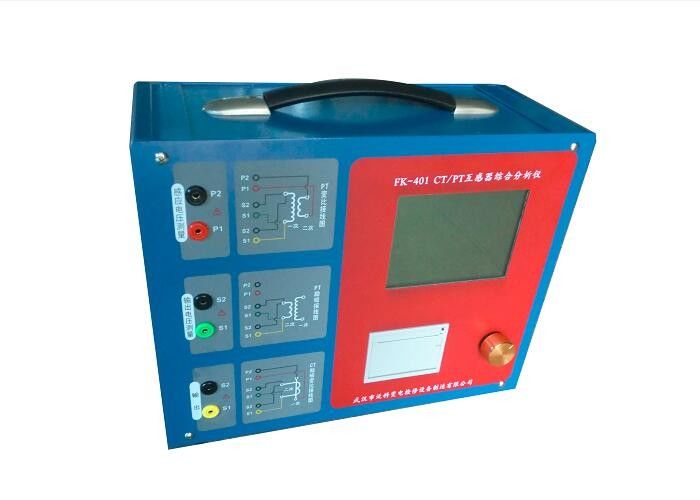

Der FK-401 CT / PT-Analysator ist eine Art professionelles Prüfgerät für CT / PT-Elektrogeräte. Es kann alle Arten von Erregungseigenschaften des Stromwandlers (z. B. Schutz, Messung, TP) (dh Spannungseigenschaften), Verhältnis, Polarität, Sekundärwicklungswiderstand, Sekundärlast, Verhältnisfehler und Phasenwinkelfehler sowie andere Prüfanforderungen erfüllen und ist auch konform mit verschiedenen Arten von Erregungseigenschaften, Verhältnis, Polarität, Sekundärwicklungswiderstand, Verhältnisfehler und Phasenwinkelfehler der elektromagnetischen PT-Einheit und anderen Prüfanforderungen.

II. Durchgeführte Haupttestpunkte:

• Alle Arten von Erregungseigenschaften des Stromwandlers (z. B. Schutz, Messung, TP) (dh Spannungseigenschaften), Verhältnis, Polarität, Sekundärwicklungswiderstand, Sekundärlast, Verhältnisfehler und Phasenwinkelfehler sowie andere Prüfanforderungen
• Entspricht den Erregungseigenschaften, dem Verhältnis, der Polarität, dem Sekundärwicklungswiderstand, dem Verhältnisfehler, dem Phasenwinkelfehler und anderen Testanforderungen der verschiedenen Typen von elektromagnetischen PT-Einheiten.
• Gibt automatisch die Kniespannung / -stromstärke, 10% (5%) Fehlerkurve, den Genauigkeitsgrenzfaktor (ALF), den Gerätesicherheitsfaktor (FS), die sekundäre Zeitkonstante (Ts), den Remanenzkoeffizienten (Kr), gesättigte und ungesättigte Induktivitäten und andere Werte an CT-, PT-Parameter.
• Erfüllen Sie die Normen IEC60044-1, IEC60044-6 CT / PT.

III. Technische Eigenschaften

1. Voll funktionsfähig, erfüllen alle Arten von CT (z. B. Schutz, Messung, TP) Erregungseigenschaften (dh Spannungseigenschaften), Verhältnis, Polarität, Sekundärwicklungswiderstand, Sekundärlast, Verhältnisfehler und Phasenwinkelfehler sowie andere Prüfanforderungen, Entspricht auch verschiedenen Arten von Erregungseigenschaften, Verhältnis, Polarität, Sekundärwicklungswiderstand, Verhältnis- und Phasenwinkelfehler sowie anderen Prüfanforderungen für elektromagnetische PT-Einheiten.

2. Gibt automatisch die Kniespannung / -stromstärke, 10% (5%) Fehlerkurve, den Genauigkeitsgrenzfaktor (ALF), den Gerätesicherheitsfaktor (FS), die sekundäre Zeitkonstante (Ts), den Remanenzkoeffizienten (Kr) sowie gesättigte und ungesättigte Induktivitäten an und andere CT-, PT-Parameter.

3. Erfüllen Sie die Normen IEC60044-1, IEC60044-6 CT / PT.

4. Basierend auf einer fortgeschrittenen niederfrequenten Testtheorie, die in der Lage ist, den Kniepunkt des CT-Tests bis zu 30 kV zu testen.

5.Device kann 2000 Gruppen von Testdaten nichtflüchtig speichern. Nach Abschluss des Tests mit U-Disk an den PC Datenanalyse-Software, und generieren Sie Berichte in WORD-Datei.

6. Das Testen ist einfach und bequem. Mit einem Knopfdruck werden die Tests für CT-Widerstand, Erregung, Verhältnis und Polarität abgeschlossen. Mit Ausnahme des Belastungstests verwenden verschiedene andere CT-Tests dieselbe Verkabelung.

7. Leicht zu tragen, Instrumentengewicht <9 kg

IV. Testdaten
