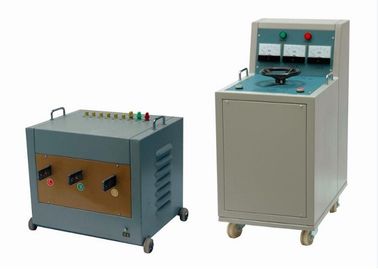

Elektrisches Prüfgerät mit großem Sekundärstrom-Einspeisungsprüfsatz, geteilte Ausführung

Test-Set für Hochstrom-Einspritzung, Sekundärseitiges Test-Set für Hochstrom-Einspritzung, geteilte Ausführung, Kurzzeitarbeit

I. Produktbeschreibung

DDG - Serie Großstrom - Injektions - Test - Set ist eine Art Hochstrom - Generator, es wird in Kraftwerk, Umspannwerk, Elektrogeräte - Anlage und wissenschaftliche Forschung, Testraum, etc. verwendet. es funktioniert für kurze Zeit oder auf Bestellung, mit kleinem Volumen, geringem Gewicht, guter Leistung, leicht zu überholen. Das Test-Set wird auch als Hochstromgenerator, Sekundärstrom-Einspeisungs-Test-Set oder Primärstrom-Einspeisungs-Test-Set bezeichnet.

Das Test-Set für große Ströme besteht aus einer Spannungsregelbox und einem Generator für große Ströme mit einem Testkabel für große Ströme. Es wird hauptsächlich zum Testen von MCCB, ACB, Sammelschienen und verschiedenen Stromwandlern verwendet, wenn kurzfristig Strom eingespeist werden muss. Es wird häufig in Forschungs-, Produktions- und Elektroteststandorten von Energie-, Eisenbahn-, Petrochemie-, Metallurgie- und Bergbauunternehmen eingesetzt. Die maximale Dauerleistung bei Nennstrom beträgt normalerweise 5 Minuten Ein / mehr als 10 Minuten Aus.

II. Anwendungen:

• Stromschlagprüfung Für MCCB, ACB, Sammelschienen und verschiedene CT
• Das aktuelle Kalibrierungsfeld für CT / PT und andere elektrische Geräte.
• Aktueller Temperaturanstiegstest
• Funktionsprüfung von Schalter, Leistungsschalter und Stromrelais
• Kalibrierung für Plattenamperezähler, Zangenzähler, Stromwandler

Hinweis :

• Tragbare Struktur, einstellbar von Ausgangsstrommenge, Strommessung in zwei Richtungen und direktes Ablesen
• Unterschiedlicher Standard des Ausgangsstroms kann entsprechend Antrag des Benutzers gebildet werden.
• Auf Bestellung kann ein langlebiger Fahrradtyp hergestellt werden.

III. Arten von Stromverstärkern

• Einkörpertyp für unterphasige 3000A
• einphasiger Stromausgang
• Dreiphasenstromausgang

IV. Universelle Steuerfunktionen

1. Digitaler Bildschirm
2. Hohe Genauigkeit
3. Hohe Auflösung;
4. Automatisches Timing
5. Vollständiger Schutz
6. Alarm
7. Automatisches Timing

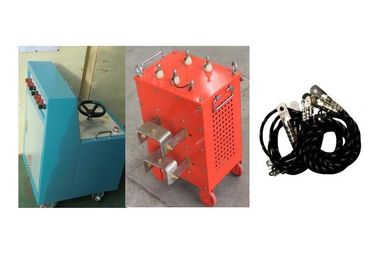

V. Hauptbestandteile eines Sets

• Schaltschrank zur Spannungsregelung,
• großer Stromverstärker
• große Stromverbindungskabel (optional)

VII. Technische Daten:

1. Ausgang: auf bestellung, sinuswelle,
2. Kapazität: auf Bestellung
3. Zeitbereich: 0-999S
4. Dauer: 5 Minuten bei Nennkapazität
5. Eingangsspannung: AC220V oder 380V ± 10% 50 / 60Hz ± 1
6. Umgebungstemperatur: －8 ～ ～ 50 ℃
7. RH: 85%, kein Tau
8. Meeresspiegel über: 1000 Meter oder darunter

9. Ausgangsspannung: 3V, 6V

10. Maximale Dauer der kontinuierlichen Ausgabe bei Nennleistung: 5 Minuten ein / mehr als 10 Minuten aus.

11. Ausgangswellenform: Der Ausgangsstrom ist eine Standard-Sinuswelle mit einer kleinen Störung, die besser ist als der Standard für den Leistungsindex für Systemanforderungen, und der Welligkeitsfaktor beträgt weniger als 0,3%.

12. Messgenauigkeit: höher als 0,5. Das aktuelle Voltmeter zeigt einen echten Effektivwert, hohe Präzision und hohe Stabilität.

13. Ausgangsstrommodus: der wahre Effektivwert ist stufenlos einstellbar;

14. Stromstabilität: höher als 0,5%

15. Verdrahtungsmethode: entsprechend Anforderungen

16. Schutzeinstellungen: Überstrom, Nullpositionsschutz

17. Funktionen: Spannungsregelung des Elektromotors, Anstieg und Abfall des Stroms, mit Timer, mit Alarm nach dem Timing.

VIII. Technische Eigenschaften
