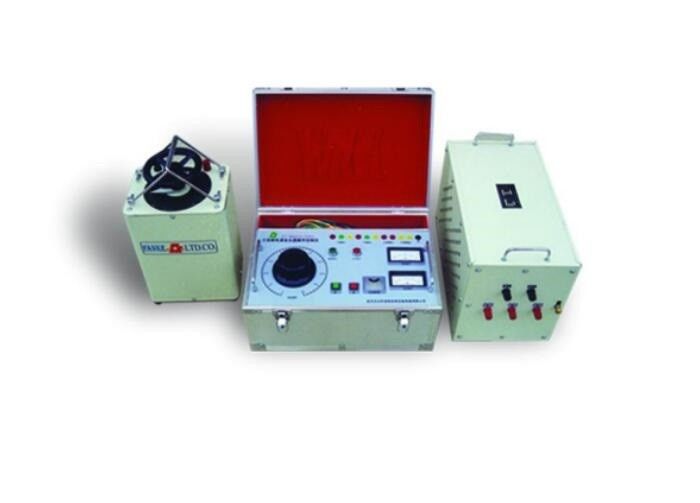

150Hz CT PT-Testgerät Dreifachfrequenz-Stromerzeuger

CT PT-Spannungsfestigkeitsprüfgerät, Dreifachfrequenz-Stromerzeuger

I. Produktbeschreibung

Mit dem Spannungsfestigkeitstest für die von außen angelegte Netzfrequenz kann nur der Hauptisolationszustand des Netzgeräts geprüft werden, nicht jedoch der geringfügige Isolationszustand. Unter diesen Unfällen mit Isolationsschäden nehmen jedoch die geringfügigen Isolationsunfälle einen großen Anteil ein. Daher ist eine Prüfung der Spannungsfestigkeit des CT / PT / Leistungstransformators erforderlich, um den Zustand der geringfügigen Isolation zu überprüfen. Daher ist eine Spannungsfestigkeitsprüfung erforderlich, um die Haupt- und Nebenisolation zu prüfen. Wir können einen Spannungsfestigkeitstest für den Transformator PT durchführen, indem wir einen dreifach frequenten Stromgenerator verwenden.

Der dreifach frequente Stromgenerator der SPF-Serie wird für das Spannungsfestigkeitsprüfgerät CT PT verwendet.

II. Technischer Index:

• Optionale Kapazität und Modell: 10 kVA, 15 kVA, 20 kVA, 40 kVA
• Eingangsspannung: 3-ph 380 V, 50 Hz
• Ausgangsspannung: 50 - 500 V (max. 750 V), 150 Hz ； oder 100 - 1000 V (max. 1500 V), 150 Hz ；
• Wellenform: Sinuswelle, Verzerrungsfaktor unter 1%.
• Arbeitszyklus: nicht mehr als 5 Minuten
• Speziell für die Spannungsfestigkeitsprüfung mit 35 kV CT / PT
