Schnelle Überholung Hochspannungsmessgeräte Mobiles elektrisches Testfahrzeug

Elektrisch integriertes Testfahrzeug, mobiles elektrisches Testfahrzeug, schnelle Überholung

I. Produktbeschreibung und Anwendung

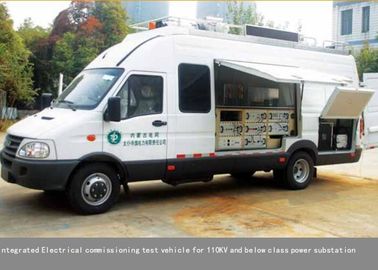

Umfassendes elektrisches Testfahrzeug der FKSTM-Serie Eingebaute zentralisierte elektrische Testinstrumente im Fahrzeug, deren einheitliche Steuerung durch Computer und Software durchgeführt wird; Jedes zentralisierte Kontrollprüfgerät kann auch einzeln verwendet werden.
Das elektrische Gesamtprüffahrzeug mit unterschiedlicher Konfiguration kann verschiedene Vorinbetriebnahme- oder Inbetriebnahmetestobjekte für die elektrische Ausrüstung des Umspannwerks 220 kV und darunter beenden. Fahrzeugkarosserien (Iveco oder Transit) werden als in „National Engineering
Fahrzeugverzeichnis “mit der vom Ministerium für Industrie und Information genehmigten Ankündigung einer speziellen automatischen Lizenzierung; Sie können in Depart of Motor Vehicles lizenziert werden.

II. Durchgeführte Prüflinge des Integrierten Prüffahrzeugs

Prüflinge des Transformators 1.Power

• Isolationswiderstand
• Gleichstromwiderstand,
• dielektrischer Verlust und Kondensator,
• Verhältnis, Polarität und Tranchen;
• Lastaufnahmeeigenschaft;
• Wechselspannungsfestigkeit ；

Prüflinge des Hochspannungsschalters

• Isolationswiderstand,
• Maschineneigenschaftsleistung,
• Kontaktwiderstandstest
• Wechselspannung standhalten;

• Isolationswiderstand,
• Wicklungs-Gleichstromwiderstand,
• Wechselspannungsfestigkeit,
• dielektrischer Verlust und Kondensator;
• Verhältnis und Volt-Ampere-Charakteristik ；

• Isolationswiderstand;
• dielektrischer Verlust und Kondensator ；

• Isolationswiderstand,
• Gleichspannungsfestigkeit,
• Entladezählererkennung ；

• Isolationswiderstand,
• Wechselspannung standhalten

7. Isolationsöltest

• Transformatoröl standhalten

• Relaisschutztest,
• Phasenüberprüfung der Schaltung

III. Systemaufbau

Das Prüffahrzeug ist mit folgenden Systemeinheiten ausgestattet: Schranksystem, Bebensicherungssystem, elektrisches Prüfsystem,
Feldüberwachungssystem, Gegensprechfunktion, Beleuchtungssystem, Sicherheitsschutzsystem, selbstversorgtes Stromversorgungssystem, Tag-System, Erscheinungsbildsystem.

IV. Technische Eigenschaften

• Integrieren Sie die Prüfprogrammführung, die Prüfprozesssteuerung, die Analyse der Prüfergebnisse, den automatisch erstellten Prüfbericht und den Ausdruck, die Datenabfrage und das gesamte Informationsmanagement. Umfassender Test für mehrere Projekte, zentralisierte Steuerung durch einen Computer mit den Vorteilen einer perfekten Testfunktion, hoher Testpräzision, schneller Testgeschwindigkeit, intelligentem Testprozess, einfacher Bedienung sowie perfektem Assistenten und Sicherheitssystem.

• Fahrzeugtyp: Mittelklasse Iveco oder Transit
• Größe: 6980 × 2120 × 3050 oder 5980 × 2120 × 2940 mm
• Volle Ladung: 3-6Personen
• Radstand: 3310mm
• Fahrzeugzulassung: Mit Zulassungsankündigung und in lokaler DMV lizensierbar.

• Um das Erscheinungsbild eines einheitlichen Bildes zu gewährleisten, verwenden Sie dasselbe einheitliche Bedienfeld, dieselbe Steckdose und das modulare Design.
• Es kann unabhängig verwendet oder von IPC gesteuert werden.
• Die zentralisierte Testsoftware verwendet eine Bedienoberfläche für virtuelle Instrumente mit englischem Menü. Jedes zentrale Gerät verfügt über einen eigenen Netzschalter, eine gegenseitige Verriegelung, eine Scram-Funktion, eine Anzeige der Stromversorgung und einen Erdschlussschutz.
• Das zentralisierte Kontrollinstrument ist mit einem speziellen Stoßdämpfungssystem an den Racks befestigt, wodurch es viel sicherer und stabiler wird
• Druckkammerdesign für die Gepäckträger und am Fahrzeug befestigt, praktisch für die Verwendung als Einzelgerät
• Praktisch für den Anschluss der Testleitung, der Stromleitung und der Kommunikationsleitung sind alle mit der Rückwand direkt mit dem Tester verbunden.
• Testen Sie den Datenspeicher, drucken Sie den Bericht online und verwalten Sie ihn.
• Mehrfachabschirmung, Quarantänemaßnahmen, Überspannung, Überstrom und Rückschlagmaßnahmen, gute Entstörleistung, sicher zu verwenden.

• Zentralisierte Kontrollinstrumente und Zubehör, nicht zentralisierte Kontrollinstrumente und Zubehör sowie Testhilfswerkzeuge werden mit angepasster Außengestaltung gelagert.

• Klimaanlage: Benutzung der mitgelieferten Klimaanlage während der Fahrt; Deckenklimaanlage, die beim Parken zum Testen verwendet wird.
• Beleuchtungseinheit: Integration Installation von Scheinwerfer und Vidicon, kann geschrumpft aufgestellt werden, um 360 Grad drehen.

• ausgestattet mit lautsprecher, drei sprechanlagen, bequem für die kommunikation.

• Überwachungskamera der hohen Auflösung kann durch Dachinstallationsentwurf überwacht werden, Außenseitenvedio kann durch das Überwachungssystem angezeigt werden, das im Fahrzeug ausgerüstet wird.

• Yamaha Benzinmotor Generator von 5 kW im Fahrzeug befestigt, Stromversorgung und Kabel gesteuert und automatisch empfangen.

• Fahrzeug-LCD ausgestattet, die Sicherheitswarninformationen ankündigen kann. Vollständig ausgestattet mit Identifikation und Erscheinungsbild, GPS, Infrarot-Zaun für Elektronen.

IV. Technische Daten und Lieferumfang

• Iveco oder Transit-Größe (L * B * H): 6980 * 2120 * 3050 mm oder 5980 * 2120 * 2940 mm
• Nachrüstung der Fahrzeugkarosserie Fahrzone, Hauptsteuerbereich, Prüfstellenbereich Eins
• 5 kW Generator Yamaha EF6600, Notstrom One
• Wurzelbeleuchtungssystem Eins
• Fahrzeuggebundenes Verstärkungsalarmsystem: Eins
• Überkopf-Zentralklimaanlage: Heizen und Kühlen der Lüftung im Fahrzeug Eine
• Kabelspulenwickler (Doppeldrahtwicklung): Automatische Steuerung der externen Stromleitung Eins

2. Kommunikation, intelligentes Gerät und Software

• Spezielle fahrzeug montiert computer: 15 "notebook computer 1 satz
• Flüssigkristallanzeige: 15 "1set
• Videoüberwachung LCD: 15 "1set
• Laserdruckermarke: HP 1set
• KFZ-Bordnetz FKSTM 1Set
• fahrzeugmontiertes GPS-Ortungssystem FKSTM 1set
• Instrumentenkommunikationssoftware FKSTM 1set
• Videoüberwachung und Halter FKSTM 1set
