Netzfrequenz-Isolationswiderstandsprüfgerät / Erdungswiderstandsprüfgerät

Netzfrequenz-Erdungswiderstandsprüfgerät, Hochstrom-Einspeisung, Erdungswiderstandsprüfgerät für Unterstationen

I. Produkteinführung:

Das Erdungsnetz von Kraftwerken und Umspannwerken ist eine der wichtigsten Einrichtungen, um die persönliche Sicherheit und den sicheren Betrieb elektrischer Geräte zu gewährleisten. Die Größe des Erdungswiderstands des Erdungsgitters ist ein wichtiger Indikator für die Messung der Erdung. Daher ist unser Gerät so konzipiert und hergestellt, dass es die Anforderungen der Richtlinien für die Messung der Erdfrequenzkenngrößen des Energieministeriums erfüllt.

DZC-Serie Power Frequency Ground Resistance Test Equipment (Erdungswiderstandsprüfgerät) ist ein Prüfgerät für die Messung des Erdungswiderstands bei Hochfrequenz- und Hochstrom-Einspeisung.

II. Hauptmerkmale und technische Daten

1. Große Stromeinspeisung mit Netzfrequenz, stellen die Testgenauigkeit zur Samller-Erdungswiderstandsmessung sicher

2: Testmethode: 4-Draht-Methode, 3-Draht-Methode und einfache 2-Linien-Methode

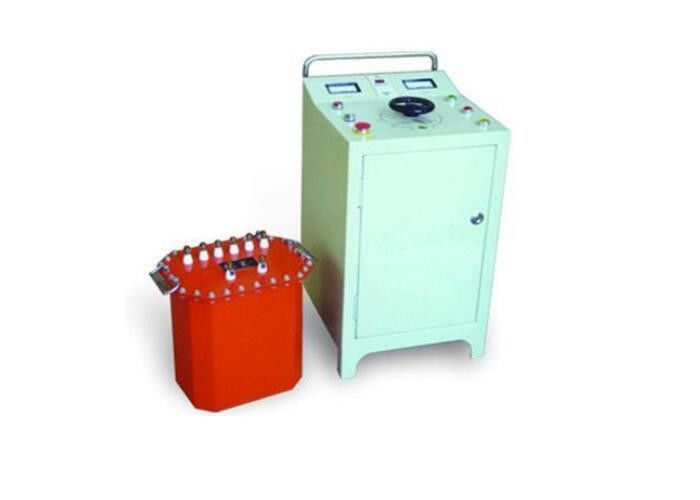

3: Das Gerät besteht aus Konsole und Transformator, und die Handhabung, Verkabelung und Verwendung sind äußerst einfach.

4: Der Ausgangsstrom beträgt mehr als 30A (40A - 60A im Allgemeinen), wodurch die Genauigkeit verbessert wird.

5. Lesen Sie die Spannungs- und Stromwerte genau ab, indem Sie externe digitale Spannung und Strom anschließen.

6.Das Gerät kann auch zur Messung von Leitungsparametern verwendet werden.

7. Ausgang mit höherer Spannung: 0 ~ 1000 V oder 0-500 V

8. Testbereich für den Erdungswiderstand: 0 ~ 300 Ω

9. Speziell für die Messung des Erdungswiderstands von Umspannwerken mit höherem Impedanzverlust.

10. Testfrequenz: 50Hz oder 60Hz

III. Optionales Modell

• DZC-20KVA / 1KV: Ausgang 20A / 1000V
• DZC-30KVA / 1KV: 30A / 1000V Ausgang
• DZC-50KVA / 1KV: 50A / 1000V Ausgang
• DZC-20KVA / 0,5KV: Ausgang 20A / 500V
• DZC-30KVA / 0,5KV: 30A / 500V Ausgang
• DZC-50KVA / 0,5KV: 50A / 500V Ausgang
