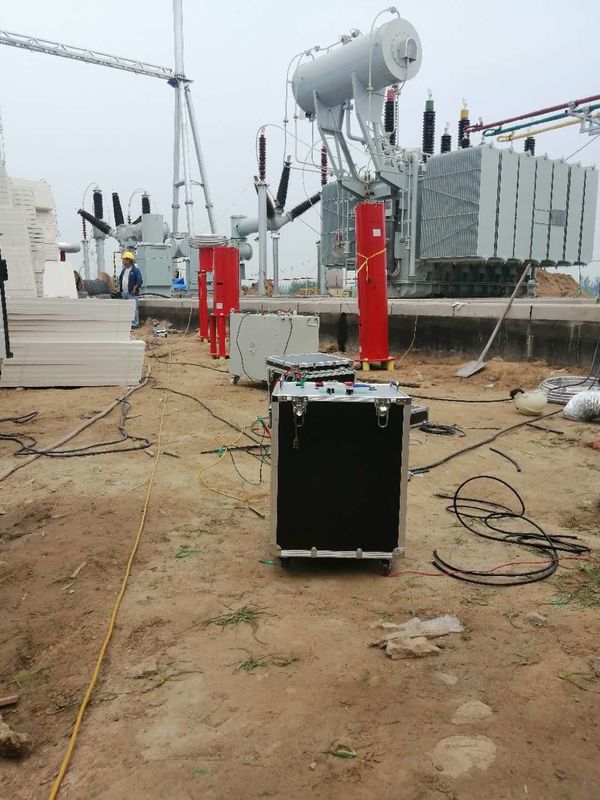

Reihen-Resonanztest-System 108kVA 27kV 100kV

Reihenresonanzversuchseinrichtungen

1. Thema
1.10kV/300mm2 Kabel, Einheitslängenkapazitanz 0.37uF/km, Kabellänge 1.4km, geprüfte Kabelkapazitanz 0.153uF, Testfrequenz 30-300Hz, Prüfspannung 52kV, widerstehen Spannungszeit 60min;
2. Wechselstrom-Widerstandsspannungstest Netzfrequenz des Transformators 35kV, Kapazitanz ≤0.02uF, Testfrequenz 45~65Hz, Prüfspannung, die nicht 68kV, Testzeit 1min übersteigt;
3. ist Wechselstrom-Widerstandsspannungstest für Schalter und Transformatoren mit Spannungspegeln von 35kV und unten, die Testfrequenz 30-300Hz, übersteigt die Prüfspannung nicht 100kV, und die Testzeit ist 1min;
2. Umweltbedingungen für Gerätgebrauch
1. umgebende Temperatur: -5℃-45℃;
2. relative Luftfeuchtigkeit: ≤90 ﹪, keine Kondensation;
3. Höhe: ≤1000m.
3. Die technischen hauptsächlichparameter und die Funktionen des Systems
1. Nennkapazität: 108kVA;
2. Nennspannung: 27kV; 100kV;
3. Nennstrom: 4A; 1A;
4. Stromversorgung: einphasiges ﹪ 220V±10;
5. Arbeitsfrequenz: 30-300Hz;
6. Frequenzentschließung: 0.1Hz; Frequenzinstabilität: ≤0.1%;
7. Arbeitszeit: wird Dauerbetrieb 15min unter Nennleistung erlaubt;
8. Temperaturanstieg: Nach 15 Minuten des Dauerbetriebs an der Nennleistung, ist der Temperaturanstieg jedes Teils des Gerätes ≤65K;
9. Ausgangssignal: Sinuswelle, Verzerrungsrate <1>      10. Qualitätsfaktor: das Gerät selbst Q≥30 (wenn f=45Hz);
11. Schutz: mit Überstrom Überspannungs- und Flashoverschutz (sehen Sie den Frequenzumsetzungsspeisebereich für Auspiciousness);
12. Systemmaßgenauigkeit: Ist-Wert 1,5.

Konfigurationsausrüstungsliste
