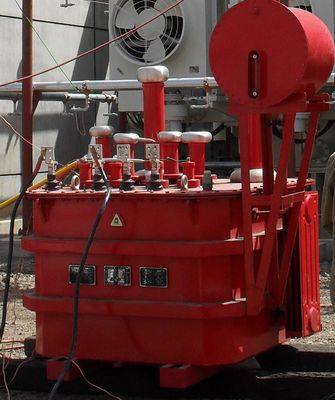

2100kVA, das Induktanz-Art Reihen-Resonanz-Testsystem justiert

Justage Induktanzart Reihenresonanzversuchseinrichtungen

1. Thema
Für die Suwa-Wasserkraft-Station 300MW, ist die extreme Nennspannung 18kV, übersteigt die Erdkapazitanz nicht 2.58μF, den Wechselstrom-Widerstandsspannungstest, ist die Prüfspannung 50kV, und die Widerstandsspannungszeit ist 5min.

2. Systemkapazität
Für die Suwa-Wasserkraft-Station 300MW, ist die extreme Nennspannung 18kV, übersteigt die Erdkapazitanz nicht 2.58μF, den Wechselstrom-Widerstandsspannungstest, ist die Prüfspannung 50kV, und die Widerstandsspannungszeit ist 5min. dann:
Während des Tests ist der Hochspannungsseitenstrom I=2πfCU=2π×50×2.58×10-6×50×103=40.53A; der Nennstrom des Systems wird an 42A eingestellt, und die Nennspannung wird an 50kV eingestellt und lässt einen bestimmten Rand.
Der Gesamtspezifikationsentwurf ist 2100kVA/50kV, von dem der justierbare Reaktor 800kVA/50kV (16A) ist; ein örtlich festgelegter Reaktor, mit zwei Parametern von 650kVA/50kV/13H; es kann die Widerstandsspannungsbedingungen des Produktes des Tests erfüllen 0~2.58μF.
Zusammenfassend: 2100kVA/50kV kann die Widerstandsspannungsbedingungen des Produktes des Tests erfüllen 2.54μF

3. Die technischen hauptsächlichparameter und die Funktionen des Systems
1. Nennkapazität: 2100kVA;
2. Nennspannung: 50kV;
3. Nennstrom: 42A;
4. Arbeitsfrequenz: Netzfrequenz 50Hz;
5. Die Ausgangsspannungsverzerrungsrate: ≤1%;
6. gewährte ununterbrochene Arbeitszeit: 5min unter bewerteter Last, Überspannung mit 1,1mal für 1 Minute;
7. Der Temperaturanstieg, nachdem Dauerbetrieb für 5 Minuten unter bewerteter Last ≤65K ist;
8. Der Qualitätsfaktor des Gerätes selbst: Q≥30;
9. Hochdruckmaßgenauigkeit: Ist-Wert 1,5;
10. Eingangsleistung: Dreiphasen-380V Spannung, Frequenz 50Hz;
11. Das Testprodukt hat Überstrom-, Überspannungs- und Testprodukt Flashover-Schutzfunktionen;
12. Umgebende Temperatur: -250C-450C, relative Luftfeuchtigkeit: ≤90%RH, Meter der Höhe ≤3200.

4. Einleitung zum Prinzip der Reihenresonanz
Das Reihenresonanz-Testsystem ist ein Gerät, das benutzt wird, um Wechselstrom-Widerstandsspannungstests auf verschiedenen kapazitiven Testprodukten durchzuführen. Es wird gekennzeichnet, indem man groß die Kapazität der Eingangsleistung verringert, die für den Test erfordert wird und das Volumen und das Gewicht des Testgeräts verringert und den Feldversuch einfach einzuführen macht; und die Arbeit und Materialkosten des Testgeräts und des Input groß, verringernd erfordert für den Test.
Fanke hat an der Entwicklung und der Produktion des Hochspannungstestgeräts für mehr als 20 Jahre teilgenommen, und das Resonanzsystem ist das Flaggschiffprodukt von Fanke. Zur Zeit sind Hunderte von den Resonanzsystemen, die durch Fanke produziert werden, erfolgreich auf den verschiedenen Gebieten von Stromnetzen im In- und Ausland benutzt worden.
Das Reihenresonanzsystem wird in abgestimmte Induktanzresonanz und Frequenzmodulationsresonanz unterteilt. Die zwei Resonanzen erzielen Resonanz auf unterschiedliche Arten. Die abgestimmte Induktanzart stellt den Teststromkreis her, mitzuschwingen, indem sie die Induktanz justiert, während die Frequenzmodulationsart den Teststromkreis herstellt, mitzuschwingen, indem sie die Testfrequenz. justiert. Aber das Ergebnis ist das selbe, d.h. kann der grossräumige Ertrag, der durch das Testprodukt erfordert wird, erhalten werden, indem man eine Kleinkapazitätsstromversorgung eingibt. Das Prinzipdiagramm der Resonanz wird in der Zahl gezeigt
