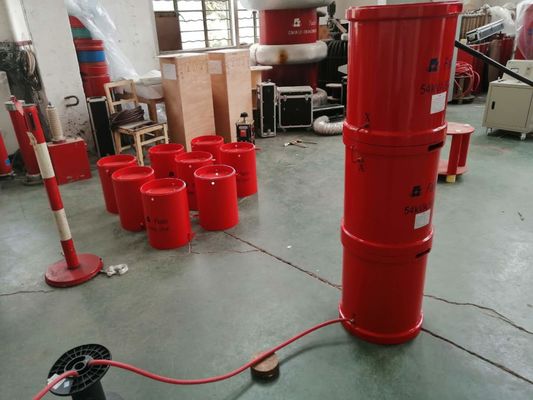

Frequenz-Modulations-Art 280kVA-Reihen-Resonanztest-System

Frequenzmodulationsart Reihenresonanzversuchseinrichtungen

Bereich 1.Applicable des Gerätes
1. ist Treffen der Wechselstrom-Widerstandsspannungstest des Kabels 10kV/300mm2, die Kapazitanz pro Einheitslänge 0.3755μF/km, ist die Kabellänge 2000m, ist die Kapazitanz des geprüften Kabels 0.75μF, ist die Prüfspannung 22kV, und die Testzeit ist 5min;
2. ist Treffen der Kabel 35kV/240mm2 Wechselstrom-Widerstandsspannungstest, die Kapazitanz pro Einheitslänge 0.175μF/km, ist die Kabellänge 1000m, ist die Kapazitanz des geprüften Kabels 0.175μF, ist die Prüfspannung 52kV, und die Testzeit ist 180min;
3. ist Treffen der Wechselstrom-Widerstandsspannungstest des Kabels 110kV/630mm2, die Kapazitanz pro Einheitslänge 0.1880μF/km, ist die Kabellänge 100m, ist die Kapazitanz des geprüften Kabels 0.188μF, ist die Prüfspannung 128kV, und die Testzeit ist 60min;

2. Das Gerät folgt dem Standard
GB10229-88 „Reaktor“
GB50150-2016 „Baumaschinen-Übergabe-Test-Regelungen“
DL/T 596-1996 „vorbeugende Test-Regelungen für Baumaschinen“
GB1094.1-GB1094.6-96 „Einschließungsschutzgrad“
GB2900 „elektrische Terminologie“
„Technologie des Hochspannungstest-GB/T16927.1~2-1997“
GB 191-2000 „Verpacken-, Speicher-und Transport-grafische Zeichen“
JB/T 9641-1999 „Test-Transformator“
Iec 358(1990) „Koppelkondensator und Kapazitanz-Spannungs-Teiler“
„Transformator des Test-Q/WFK005-2005“ Unternehmens-Standard Fanke Company
„Reaktor des Test-Q/WFK008-2004“ Unternehmens-Standard Fanke Company

3. Umweltbedingungen des Gerätes
1. umgebende Temperatur: -5℃-+45℃;
2. relative Luftfeuchtigkeit: ≤90 ﹪, keine Kondensation;
3. Höhe: ≤1000m.

4.Fourth, die technischen hauptsächlichleistungsanforderungen des Gerätes
1. Nennkapazität: 280kVA;
2. Nennspannung: 35kV; 140kV;
3. Nennstrom: 2A;
4. Stromversorgung: 380V±10%;
5. Nennkapazität variable Frequenzstromversorgung: 20kW;
6. Arbeitsfrequenz: 45-300Hz;
7. Frequenzanpassungsfeinheit: 0.01Hz; Frequenzinstabilität: ≤0.01%;
8. Arbeitszeit: wird Dauerbetrieb 180min unter Nennleistung erlaubt;
9. Temperaturanstieg: nachdem bewertet, ist Dauerbetrieb für 180 Minuten, der Temperaturanstieg jedes Teils des Gerätes ≤65K;
10. Ausgangssignal: Sinuswelle, Verzerrungsrate <1>     11. Qualitätsfaktor: das Gerät selbst Q>30 (wenn f=40Hz);
12. Schutz: mit Überstrom Überspannungs- und Flashoverschutz (sehen Sie den Frequenzumsetzungsspeisebereich für Details);
13. Maßgenauigkeit: Ist-Wert 1,5.
