Dauerhafte elektrische Prüfwerkzeuge Einstellbare AC-Hüfttest-Entladungsschutzlücke

Entladungsschutzlücke, AC Hipot Test Entladungsschutzgerät, Hochspannungstestschutz

I. Produktbeschreibung

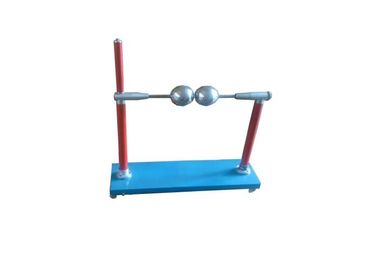

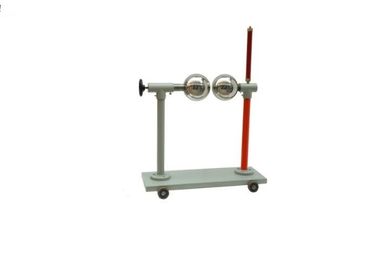

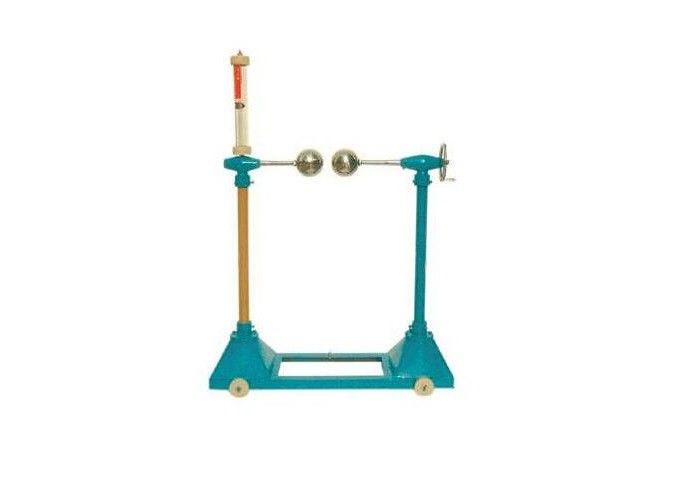

Bei der Hochspannungsentladungsstrecke der DPG-Serie handelt es sich um ein Paar Kupferspaltelektroden mit demselben Durchmesser. Wenn es zusammen mit Hochspannungstesttransformator, Bedienfeld, Spannungsregler, Wasserbeständigkeitstestgerät arbeitet, kann es zur Hochspannungsentladungsschutzeinheit zum Testobjekt, zum Bediener und zum Testsatz in der Wechselstrom- / Gleichstromleistungsfrequenz-Hochspannungstest verwendet werden Schaltung. dann stellen Sie die Testsicherheit sicher.

II. Hauptkomponenten der Gerätestruktur

• Mobile Basis,
• Isoliertes Abzweigrohr
• Kupferkugel,
• Einstellwelle oder Handgriff für Spaltabstand
• schützende Wasserbeständigkeit

Für den Fall, dass Sie nicht mehr weiterkommen möchten

III. Arbeitsprinzip

Die Luft kann unter Einwirkung einer bestimmten elektrischen Feldstärke frei kollidieren. Die Entladungsspannung des Luftspalts unter einem gleichmäßigen oder leicht ungleichmäßigen elektrischen Feld hat einen bestimmten Zusammenhang mit dem Spaltabstand. So kann der Kugelspalt die Spaltentladung zum Hochspannungsentladungsschutz nutzen. Der Kugelspalt besteht aus einem Paar Metallkugeln gleichen Durchmessers. Wenn der Kugelspaltdurchmesser D größer als der Kugelspaltabstand L ist, ist das elektrische Feld des Kugelspalts grundsätzlich ein leicht ungleichmäßiges elektrisches Feld. Die Entladespannung wird nur durch den Abstand des Kugelspalts bestimmt.

IV. technische Parameter

1. Abstand des Abflussspalts: Einstellbar über Welle oder Griff

2. Optionales Modell und Kugelspaltdurchmesser : φ50, φ100, φ150, φ200, φ300

3. max. Entladeschutzspannung:

Modell: DPG- φ50 bis 50 kV

Modell: DPG- φ100 bis zu 100 kV

Modell: DPG- φ150 bis zu 150 kV

Modell: DPG- φ200 bis zu 200 kV

Modell: DPG- φ300 bis 300KV
