PD-Freier Wechselstrom-Resonanztest-Set, Teilentladungstest-Ausrüstung nicht mehr als 10pC
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Messgrundlage: | Variable Frequenz-Schwingkreis | Nutzung: | Verursachter Spannungs-Widerstand und Teils-Test |
|---|---|---|---|
| Ausrüstungsbeschreibung:: | Freie Art PD, nicht mehr als 10pC | Komponente:: | V-/FEnergiequelle, Erregungs-Transformator, hellerer modularer Test-Reaktor und Spannungs-Teiler |
| Testfrequenz:: | 150Hz~200Hz oder 20~300Hz | Arbeitszyklus: | 90mints oder 180 Minzen |
| Prüfen Sie Genauigkeit: | Kein weniger als 1,5% | Ausgangssignal: | Gute Sinus-Welle |
| Special für: | Test vor Ort für Klassentransformator der großen Kapazität UHV | Reaktor unter Verwendung der Weise: | In der Reihe oder parallel in der Verbindung |
| Prüfnorm:: | IEC60076-3-2013 | ||
| Markieren: | Hochspannungs-Resonanzprüfsystem,Resonanzprüfgerät |
||
PD-Test-Set für freie Resonanzspannungsfestigkeit, transformatorinduzierte Spannungsfestigkeit und Teilentladungsprüfung
I. Produktbeschreibung:

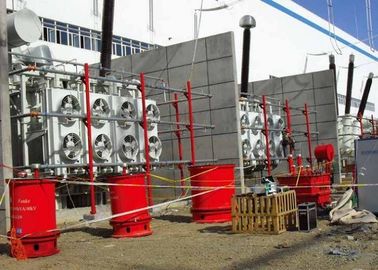

Das Prüfsystem der Serie FKWJF wird hauptsächlich für die Prüfung der Spannungsfestigkeit vor Ort und der Teilentladung von Leistungstransformatoren der Klasse 110KV und höher verwendet. Dieses System verwendet eine PD-freie Gegentakt-Stromquellentechnik mit variabler Frequenz, die beim Testen unter ungesättigten Eisenkernbedingungen des Leistungstransformators eine feine Sinuswelle und eine ordnungsgemäße Prüffrequenzausgabe gewährleistet GIS. Die obigen Bilder sind für transformatorinduzierte Spannungsfestigkeits- und Teilentladungstestsysteme von Fanke zum Testen von 220-kV-Leistungstransformatoren im Feld.
Die Spannungsfestigkeitsprüfung (IVWT), auch als Überspannungsfestigkeitsprüfung (ACSD, ACLD, DVDF) bezeichnet, ist eine der wichtigsten dielektrischen Prüfungen von Leistungstransformatoren. Gemäß IEC60076-3-2013 ist eine routinemäßige Prüfung und Abnahmeprüfung nach der Installation erforderlich für abobe 110KV Leistungstransformator.
II. Anwendbare Gegenstände
- Transformator mit abgestufter Isolierung von 110KV
- Transformatoren der Klasse 220KV, 500KV, 750KV, 1000KV.
- Ein Wechselspannungsfestigkeitstest kann für GIS, Transformatoren, Schalter, Durchführungen und Kabel mit einer Nennspannung von weniger als 1000 kV durchgeführt werden, wenn diese mit geeigneten Serienresonanz-Hochspannungsdrosseln ausgestattet sind.
III. Systemaufbau
- PD-freie Gegentakt-Stromquelle mit variabler Frequenz und Überwachung und Steuerung des Schaltschranks,
- PD-freie Erregertransformatoren,
- Verlustausgleichsprüfreaktor,
- Teilentladungsprüfgerät
- Kupplung Spannungsteiler
- Notwendiges Testzubehör
IV. Technische Eigenschaften
- Lineare Leistungsverstärkerschaltung, ganzer Sinuswellenausgang, geringe Wellenverzerrung.
- Der Mehrfachschutz umfasst: Durchschlagschutz für Entladungen, Überspannungsschutz, Kurzschlussschutz für Ausgänge, Anlauf-Nullpositionsschutz, Brückenarmverstärkungsschleifenschutz, Leistungskurvenschutz. Bei allen oben genannten Schutzmaßnahmen wird der Spannungsausgang sofort unterbrochen, um die Sicherheit des Personals, der getesteten Objekte und des Testsystems zu gewährleisten.
- Die Signalquelle des Geräts ist ein dedizierter Chip, die Ausgangsfrequenzstabilität kann bis zu 0,0001 Hz betragen. und die Ausgangsspannung wird durch einen einzigen Chip gesteuert, der einen Spannungsinstabilitätsgrad von weniger als 1% garantiert.
- Mit Einstellfunktion für Prüfparameter wie Prüfspannung und -zeit, automatische und manuelle Regelungsmethoden.
- Mit automatischer Spannungsstabilisierungs-Einstellfunktion, konstante Spannungsabgabe bei Frequenzregelung im Rahmen der eingestellten.
- Optisch gesteuerte, vollständig isolierte HV- und Niederspannungsregelkreise.
- Stufenlos einstellbar in einem Testfrequenzbereich von 20 - 400 Hz und mit automatischer Nachschlagfunktion der Resonanzfrequenz. Mehrstufige Frequenzerkennung einstellen können.
- LCD-Display und mehrere Drehmäuse gesteuert, benutzerfreundliche Mensch-Computer-Schnittstelle, einfach und bequem für Bedienung und Drahtziehen.
- Die Stromquelle mit variabler Frequenz ist durch hochpermeables magnetisches Material mit der Fähigkeit einer starken Störung des elektrischen Feldes abgeschirmt und gewährleistet die Messgenauigkeit und -stabilität.
- Dieses Gerät kann mit speziellem Testfahrzeug und Container zusammen ausgerüstet werden
V. Allgemeine technische Daten:
1 Kapazität der frequenzvariablen Stromquelle: 3 kW ~ 450 kW (optional, je nach Systemmodell)
2 Nenneingangsspannung: Dreiphasen 380 V ± 10%, 50 Hz
3 Ausgangsnennspannung des Prüfsystems: max. 1200 kV (Sonderanfertigungen auf Bestellung möglich)
4 Nennausgangsstrom des Testsystems: Kann auf Bestellung hergestellt werden
5 Ausgangstestfrequenz: 20-400Hz
6 PD-Pegel selbst: ≤ 5pCunder Nennausgangsspannung
7 Ausgangssignalform: Standard-Sinus, Signalform-Abweichungsfaktor ≤ 1%
8 Grad der Instabilität der Ausgangsspannung: ≤ 1,0%
9 Grad der Instabilität der Ausgangsfrequenz: ≤ 0,05%
10 Geräuschpegel: ≤ 65 dB
11 Isolationspegel: Ausgangs- / Eingangsklemmenmasse ≥ 3 kV / AC / 1 min
12 zyklus: ≥ 3 stunden (spezielle spezifikationen können auf bestellung gemacht werden)
13 Zulässiger Temperaturanstieg: 3 Stunden Dauerbetrieb mit Nennlast, nicht mehr als 70K
Anmerkung: Spezielle Spezifikation. kann auf Bestellung angefertigt werden
