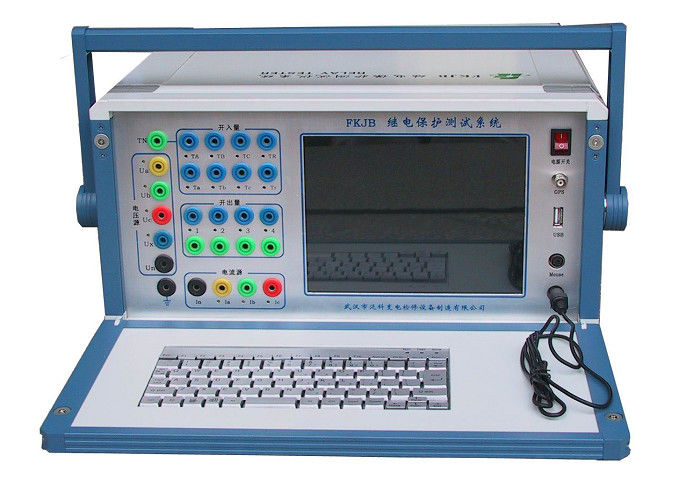

4U3I-Kanäle Ausgangsrelais-Test-Set / Relais-Test-Kit Hohe Genauigkeit 0 ~ 1000Hz
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Nutzung: | Alle knids der Relaiskalibrierungsprüfung | Ausgang: | 4U3I kanalisiert Ertrag |
|---|---|---|---|
| Stromquelle: | 3*30A | Spannungsquelle: | 4*120V |
| Prüfen Sie Genauigkeit: | Kein weniger als 0,2% | Ausgangsfrequenz: | 0~1000Hz |
| Markieren: | Relais-Test-Kit,Schutzrelais-Testgerät |
||
Schutzrelais-Test-Set, 4U3I-Relaisanalysator, Relaiskalibrierungstester, umfassender Relaisschutztester
I. Technische Beschreibung
Die Hauptsteuerplatine ist eine DSP + FPGA-Architektur mit 16-Bit-DAC-Ausgang, die hochdichte Sinuswellen mit 2000 Punkten pro Kreis zur Grundwelle erzeugt, wodurch die Wellenqualität und die Genauigkeit des Prüfgeräts erheblich verbessert werden.
Klassische Windows XP-Bedienoberfläche, benutzerfreundliche Mensch-Maschine-Oberfläche, einfach und schnell zu bedienen; Hochleistungsfähiger Embedded-Industrie-Steuerungscomputer mit einer Auflösung von 8,4 Zoll und einem 800 × 600-TFT-True-Color-Display, das umfassende visuelle Informationen liefert, den aktuellen Betriebszustand und alle Arten von Hilfeinformationen enthält.
Die Software mit Selbstkalibrierungsfunktion, die es vermeidet, die Genauigkeit durch Einstellen der Relais nach dem Öffnen des Gehäuses zu kalibrieren, verbessert die Genauigkeitsstabilität erheblich.
II. Funktion und Ausstattung
- Klassische Windows-Benutzeroberfläche, benutzerfreundliche Oberfläche, einfache Bedienung;
- Eingebaute PC104-Serie von Hochleistungs-Industriecomputern und 8,4 "-Hochauflösungs-TFT-LCD-Farbdisplay mit großem Bildschirm. Sie bietet umfassende visuelle Informationen, einschließlich der Arbeitsbedingungen des Geräts, Tipps für den nächsten Schritt und allerlei Hilfeinformationen.
- Ausgestattet mit einer ultradünnen 101-Standardtastatur und einer optischen Maus können Sie diese wie einen herkömmlichen PC bedienen.
- Ausgestattet mit einer externen USB-Schnittstelle für einfachen Datenzugriff und Softwarewartung;
- Vervollständigen Sie alle Projekte ohne andere externe Geräte mit automatischer Anzeige und Aufzeichnung von Testdaten und Vervollständigung des Zeichnens von Vektor- und Kennlinien.
- Die Welle ist mit hoher Präzision und guter Linearität durch Hochleistungs-16-Bit-D / A-Wandler; Außerdem hat es ein gutes Einschwingverhalten und Amplituden-Frequenz-Eigenschaften. Über den gesamten Messbereich kann eine präzise Wellenform garantiert werden.
- Der einzigartige Algorithmus macht die Wellenform genau und garantiert, dass das Signal eine reine Sinuswelle ist.
- Wechselspannung, Wechselstrom, Gleichspannung, Gleichstrom, variable Phase und variable Frequenz am Direktausgang;
- Außer den herkömmlichen Ua, Ub, Uc, Ia, Ib, Ic gibt es auch eine vierte Ausgangsspannung Ux. Ux kann für eine Vielzahl von Funktionen verwendet werden, wie zum Beispiel für die Ausgabe von verschiedenen 3U0, die Spannung der Ausgangsleitung während der Leitungsschutztests und so weiter;
- Einstellbare 110V / 220V DC-Hilfsstromversorgung, maximaler Ausgangsstrom bis zu 1A, Spannung kann zwischen 80% und 100% eingestellt werden und kann als DC-Betriebsstromversorgung für Gerät und Schaltung und 80% der Prüfspannung verwendet werden;
- Es ist mit 8 Eingängen und 4 aus der Anzahl der Ausgangskontakte in die Luft geöffnet. Die Eingangsschnittstelle kann sich automatisch sowohl dem passiven (Luftkontakt) als auch dem aktiven Eingang anpassen und kann sich automatisch dem aktiven Eingang der Polarität anpassen. Es kann normal innerhalb des Eingangsspannungsbereichs von ± 250 V arbeiten.
- Der Fehler beim Auslösen der GPS-Synchronisierung beträgt weniger als 50 μS.
- Es kann die komplexe Überprüfung abschließen, alle Arten von Schutzwerten und Wiedergabefehlern scannen und testen. Es kann auch in Echtzeit Daten speichern, Vektoren anzeigen, Berichte drucken usw.;
- Durchdachte Fahrgestellstruktur, geringe Größe, gute Wärmeableitung. Mit umfassendem und zuverlässigem Schutz, Fehlerdiagnose und automatischer Verriegelungsfunktion;
III. Technischer Index:
Stromquelle 1.AC
| Max. Stromausgang | 3 × 30 A / Phase | Auflösung | 1 mA |
| 90A / 3-ph parallel geschaltet | Anstiegs- und Abfallzeit der Spannung | ≤200µS | |
| Max. Leistung | 450 VA / Phase, 900 VA / 3-ph parallel geschaltet | Amplitude-Frequenz-Charakteristik | Variationsbreite ≤ ± 0,5% innerhalb von 25 ～ 1000 Hz |
| Ausgangsstrom, Amplitude, Frequenz und Phase jeder Phase | Unabhängig einstellbar | Zeitpunkt der Ausgabe | Dauerausgang zwischen 0 und 10A; Kontinuierliche zeit ist mehr als 60 S innerhalb 10A ～ 20A; Kontinuierliche Zeit ist mehr als 10S innerhalb von 20A |
| Ausgabegenauigkeit | ± 0,2% ± 0,02% des gesamten Bereichs innerhalb von 0,2 A bis 30 A |
Für den Fall, dass Sie nicht mehr weiterkommen möchten
2. Wechselspannungsquelle
| Max. Spannungsausgang | 4 × 120 V / Phase | Auflösung | 1 mV |
| Max. Leistung der Ausgangsspannung | 60 VA / Phase | Anstiegs- und Abfallzeit der Spannung | ≤120µS |
| Ausgangsamplitude, Frequenz und Phase jeder Phase | Unabhängig einstellbar | Amplitude-Frequenz-Charakteristik | Variationsamplitude ≤ ± 0,5% innerhalb von 25 ～ 1000 Hz |
| Ausgabegenauigkeit | ± 0,1% ± 0,02% des gesamten Bereichs innerhalb 2 ～ 120V | ||
3.DC Spannungsquelle
| Spannungsausgang | 0 bis 300 V (± 150 V) | Auflösung | 1 mV |
| Richtigkeit | 0,5% | Max. Leistung | 100 VA |
4. Hilfs-Gleichstromquelle
| Spannungsbereich | 110 V oder 80 ≤ 100 ≤ 220 V | 110 V oder 220 V einstellbarer Gleichstromausgang |
| Max. Leistung | 100 VA |
5. Phasenwinkel
| Angebot | 0 ° ～ 360 ° | Auflösung | 1 ° |
| Richtigkeit | ± 1 ° |
6. Frequenz
| Angebot | 25 ～ 1000 Hz | Synchronität | ≤10μS |
| Richtigkeit | Bei 25 ～ 65 Hz absolute Abweichung ≤ 0,001 Hz ； Bei 65 ～ 450 Hz absolute Abweichung≤0,01 Hz Hz Bei 450 ～ 1000 Hz absolute Abweichung ≤ 0,1 Hz | Überlagern Sie alle Harmonischen von zwei bis neun. | |
7.Eingang
| Eingangsimpedanz | ≥10 kΩ | Timing-Präzision | ≤ 1 ms, wenn weniger als 1 s |
| Auflösung | 0,1 mS | Verbindungspunkt | Wenn die Eingangsspannung innerhalb von 0 ± 5 V liegt, ist sie kurzgeschlossen. Wenn die Eingangsspannung zwischen +15 V und +250 V oder -15 V und -250 V liegt, ist der Ruhekontakt geöffnet. |
| 8 unabhängige Schaltereingänge | |||
8.GPS-Trigger
| Kapazität | 250 V DC, 0,5 A 250 V AC, 0,5 A | GPS-Trigger | Fehler: ≤50μS |
| 4 Paar programmierbarer Schaltkontaktausgänge | |||
9.Stromquelle
| Wechselspannungseingang | Nennwert: 220 V (20%) + 15%) Referenzwert: 220 V ± 2% | Wechselstromfrequenz | Nennwert: 50 Hz (4%) + 2%) Referenzwert: 50 Hz ± 1% |
| Eingangsleistung | ≤1000 VA ； (≥10S) ≤2000 VA: für kurze Zeit |
10. Abmessungen und Verwendungsbedingungen
| Maße | 390 × 190 × 360 (B × H × T ； mm) | Bedingungen verwenden | T: ~ 5 ~ + 45 ~ RH: ≤90% Atmosphärendruck: 80 ~ 110 kPa |
| Gewicht | Über 19 kg |
V. Arbeitsbedingungen
- Umgebungstemperatur: -5 Grad Celsius - 50 Grad Celsius
- Relative Luftfeuchtigkeit: nicht mehr als 90% (25 Grad Celsius)
- Einsatzort: Innen oder Außen bei schönem Wetter
