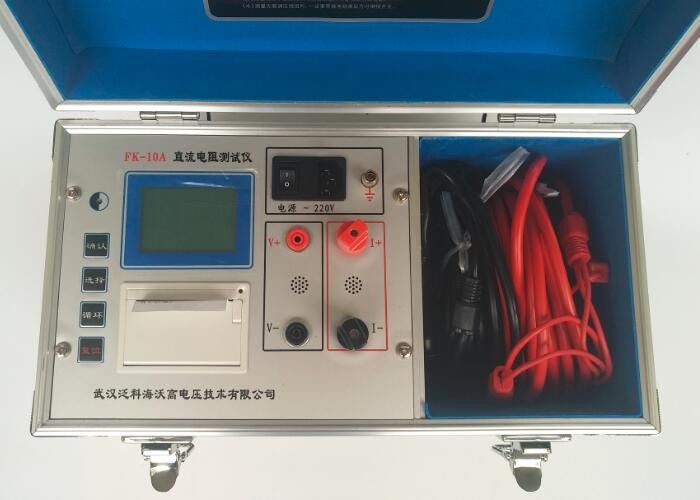

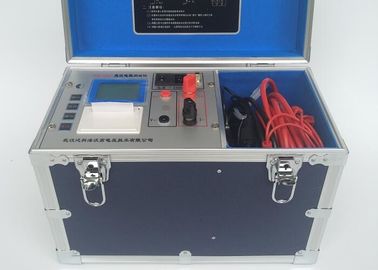

Einphasen 10A Stromwandler Prüfgeräte DC Widerstand Tester

Einkanal-DC-Widerstandstester für Leistungstransformatoren, einphasiger 10A-Teststromausgang

I. Produktbeschreibung und Anwendung

Der Gleichstromwiderstand des Transformators ist ein Muss für die Halbzeuge in der Transformatorenfertigung, der Werksprüfung, der Montage, der Übergabeprüfung und der Vorsorgeprüfung aus dem Leistungsbereich. Es kann effektiv einige Defekte finden, die durch die Auswahl der Transformatorspule, das Schweißen, das Lösen der Verbindungen, das Fehlen von Litzen, den Drahtbruch usw. und auch verborgene Gefahren nach dem Laufen verursacht werden. Um die Erfordernisse einer schnellen Messung des Gleichstromwiderstands von Transformatoren zu erfüllen, wird ein Gleichstromwiderstandstester vom Typ FK-10A zur Messung des Gleichstromwiderstands von 35 kV und darunter durchgeführt. 1A, 200mA, 40mA, <5mA und 0,5mΩ-100KΩ Testbereich.

II. Eigenschaften

1. Gesteuert durch Hochgeschwindigkeits-Ein-Chip-Mikrocomputer mit hoher Automatisierung und einfacher Bedienung. Englisches Bedienmenü.

2, unter Verwendung der neuen Energietechnologie, gegenwärtige Gangposition, breiter Messbereich, kann den Teststrom entsprechend der Last automatisch vorwählen.

3, 320 * 240 Farb-LCD-Touchscreen der Punktmatrix 65K, klare Anzeige unter starkem Licht, Touchscreen / Knopfdoppelbetriebsweise.

4, RS232 und USB-Schnittstelle, können mit dem Computer und U-Disk-Speicher kommunizieren.

5, die Schutzfunktion ist perfekt, kann die Auswirkung des hinteren EMF auf das Instrument zuverlässig schützen und die Leistung ist zuverlässiger.

6, mit Tonwarnung der Entladung und Schirmmeldungen, freie Entladungsanzeige, verringern Missbrauch

7. Die Reaktionsgeschwindigkeit ist schnell, die Messdaten sind stabil und die Daten werden während des Tests automatisch aktualisiert.

8, intelligente Energiemanagementtechnologie, verringern effektiv die interne Heizung des Instruments und sparen Energie.

9, keine Ausschaltuhr und kein Ausschaltgedächtnis, können Daten dauerhaft speichern.

10. AC / DC-Arbeitsmodus, kann vor Ort mit oder ohne Netzstrom verwendet werden.

11. Sieben optionale Prüfstromgänge als automatische Auswahl, 10A, 5A, 1A, 200mA, 40mA, <5mA

12. Weit DC-Widerstandsmessbereich: 0.5mΩ-100KΩ.

III. Technische Parameter

1. Prüfen Sie die Stromzahnräder optional: Automatisch, 10A, 5A, 1A, 200mA, 40mA, <5mA

2. Auflösung: 0,1 μΩ

3. Messbereich bei jedem aktuellen Gang:

Automatisch: 0,5 mΩ-100 kΩ

10A: 0,5 mΩ - 800 mΩ ()

5A: 1 mΩ-2Ω

1A: 5 mΩ-10Ω

200 mA: 100 mΩ-50 Ω

40 mA: 500 mΩ - 250 Ω

5mA: 100Ω-50KΩ

4. Genauigkeit: 0,2%

5. Arbeitstemperatur: -10 ~ 40 ° C

6. Luftfeuchtigkeit: <90% rF, keine Kondensation

7. Außenmaß: 340 × 240 × 270 mm (L × B × H)

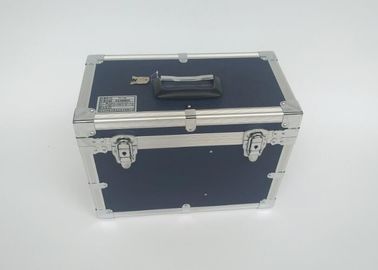

8. Gewicht: ≤10 Kilogramm (nicht einschließlich das Verpackungsholzetui)

9. Wechselstromversorgung: AC220V ± 10% Frequenz: 50 / 60Hz ± 5%
