810KVA Hochspannungs-Testkit, 35KV- und 132KV-Hv-Kabelprüfgerät 30-300Hz

Tragbares Resonanzspannungsprüfgerät mit variabler Frequenz für Kabelprüfungen mit 35 kV und 132 kV

I. Produktnutzung:

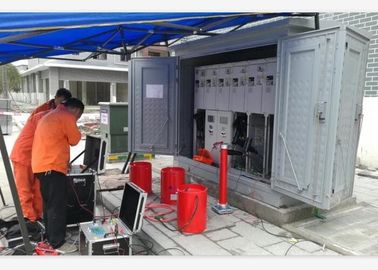

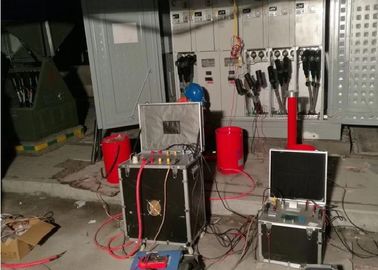

Dieses Prüfgerät Modell CHX-810KVA / 54KV, 135KV ist für vor Ort durchgeführte Wechselspannungsprüfungen mit frequenzvariabler Schwingkreistechnologie für XLPE-Kabel der Klassen 35KV und 110KV ausgelegt. Die höchste Prüfspannung beträgt nicht mehr als 54 kV oder 135 kV. Testfrequenz: 30-300Hz; Der Arbeitszyklus beträgt nicht mehr als 60 Minuten. Es kann Kunden dabei helfen, vorbeugende Tests oder Übergabetests für Wechselspannungsprüfungen für VPE-Kabel mit einer Spannung von 35 kV in einem Umkreis von 5 km und einer Spannung von 132 kV in einem Umkreis von 1 km durchzuführen.

Der Testbereich des Sets ist wie folgt:

1. 5 km 35 kV / 300 mm2 Kabel, getestete Kapazität ≤ 0,97 uF, Testfrequenz 30-300 Hz, Testspannung 52 kV, Testzeit 60 min.

2, 1 km 132kV / 630mm2 Kabel, geprüfte Kapazität ≤ 0.201uF, Prüffrequenz 30-300Hz, Prüfspannung 128kV, Prüfzeit 60min.

II. Allgemeine technische Daten

1. Nennleistung: 810 kVA;
2. Eingangsleistung: dreiphasige 380V Spannung, Frequenz beträgt 50Hz;
3. Nennspannung: 54kV; 135 kV;
4. Bemessungsstrom: 15A; 6A;
5. Arbeitsfrequenz: 30-300Hz;
6. Geräteausgangssignal: Sinus
7. Wellenformverzerrungsrate: Ausgangsspannungswellenformverzerrungsrate ≤ 1%;
8. Arbeitszeit: ununterbrochene 60min erlaubt unter veranschlagter Last; Überdruck 1,1 mal 1 Minute;
9. Temperaturanstieg: Temperaturanstieg ≤ 65 K nach 60-minütigem Dauerbetrieb unter Nennlast;
10. Qualitätsfaktor: Gerät selbst Q≥30 (f = 45Hz);
11. Schutzfunktion: Überstrom-, Überspannungs- und Testprodukt-Überschlagschutz für das getestete Produkt (Einzelheiten finden Sie im Abschnitt zur Stromversorgung mit variabler Frequenz);
12. Messgenauigkeit: Systemeffektivwert 1,5;

III. Hauptbestandteile:
