Tragbares DC-Hipot-Test-Set, Hipot-Test-Kit, HV-Test-Kit, HV-Testgerät

I. Produktbeschreibung

Neu entwickelt, konstruiert und hergestellt gemäß den allgemeinen technischen Anforderungen für tragbare Gleichstrom-Hochspannungsgeneratoren nach China Industry Standard. Das Gleichstrom-Hüfttestset der ZGF-Serie ist ein technologisches Produkt der neuen Ära und eignet sich für Gleichstrom-Hochspannungstests und Leckstrommessungen an Zinkoxid ableiter, magnetischer ausblasschutz, stromkabel, motor oder generator, transformator und schalter in der elektrischen abteilung, wissenschaftliche abteilung, bahnhof, kraftwerk, chemiefabrik und so weiter.

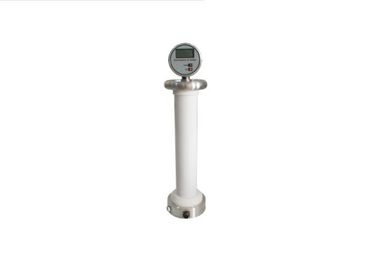

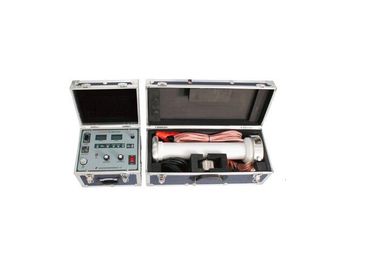

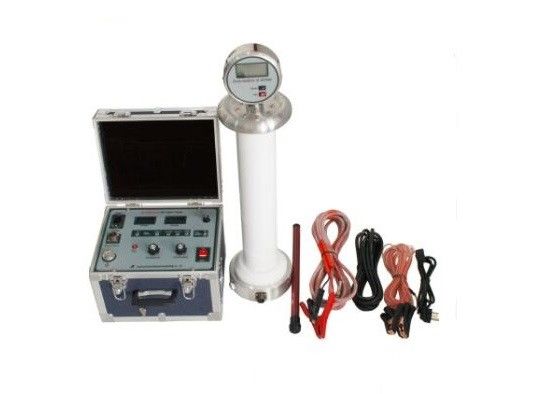

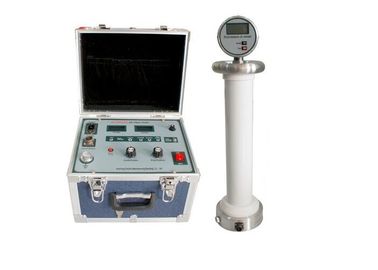

Das Test-Set besteht hauptsächlich aus einem Steuerkasten, einem HV-Booster vom Zylindertyp, einem vollständig abgeschirmten Mikroammeter und einem Gleichstrom-Entladungsstab. Die Steuerbox dient zur Steuerung des Testprozesses und zur Anzeige von Testdaten, der Hochspannungsverstärker vom Zylindertyp dient zur Ausgabe von Gleichspannung, das vollständig abgeschirmte Mikroammeter dient zur genauen Anzeige des Leckstroms und zur Übertragung der Daten an die Steuerbox.

Der Hochfrequenz-Mehrspannungsschaltkreis wird in den Test-Satz übernommen, der die Führung der ersten Anwendung für die neueste Modulationstechnik der PWM-Hochfrequenz-Impulsbreite übernimmt und die Spannungsstabilität stark verbessert. Hohe Qualität und tragbarer Typ werden in einem Gleichstrom-Hochspannungsgenerator erreicht, der dank des Einsatzes eines Super-Power-IGBT-Geräts und der besonderen Abschirmungs-, Isolations- und Erdungsmaßnahmen auch unempfindlich gegen Entladungsschäden bei Nennspannung ist.

Wichtige Teile des Hochfrequenz-Gleichstrom-Hochspannungsgenerators der ZGF-Serie übernehmen Komponenten, die in Amerika, Deutschland, Japan usw. mit fortschrittlicher Technologie hergestellt wurden, wodurch Geräte zuverlässiger und stabiler werden. Mehrspannungsröhre wird mit deutscher Technologie entwickelt und produziert. Mit den Merkmalen der kleinen Größe, der großen Kapazität, der starken Überlastfähigkeit und des einfachen Feldbetriebstests wird der Hochfrequenztransformator speziell von Experten entworfen. Mit Blick auf die Zukunft wird das Unternehmen den Markt aktiv weiterentwickeln, Qualität und Glaubwürdigkeit zu seinem Leben erheben, seine Technologie ständig verbessern, anspruchsvolle Qualitätsprodukte entwickeln, um den Bedürfnissen der Nutzer gerecht zu werden, und danach streben, ein neues Jahrhundert des Ruhms zu eröffnen und neu zu gestalten.

II. Produktmerkmale

1. Der Gleichstrom-Hochspannungsgenerator verwendet die Hochfrequenz-PWM-Technologie , um eine geschlossene Einstellung mit hoher Spannungsstabilität, kleinem Welligkeitsfaktor und schneller, zuverlässiger Schutzschaltung vorzunehmen . Der Generator kann direkte Entladungen durch Geräte mit großer Kapazität aushalten . Es ist klein und leicht, praktisch für den Feldeinsatz.
2. Voller Bereich der linearen, gleichmäßig eingestellten Spannung mit einer Genauigkeit der Spannungsregelung von weniger als 0,1%; Die Genauigkeit der Spannungsmessung beträgt 0,5%, die Auflösung 0,1 kV ; Die Genauigkeit der Strommessung beträgt 0,5%, die Mindestauflösung: Steuerbox 1 µA , Stoßfestigkeit 0,1 µA .
3. Der Generator wird mit 220 V Wechselstrom versorgt (AC220V ± 10%, 50 Hz ± 1%), der Welligkeitsfaktor beträgt weniger als 0,5% und kann bei jedem Wetter auf der Baustelle verwendet werden .
4. Der Hochspannungsmultiplikator verwendet D- upont-Materialien für eine vollständige feste Einkapselung, um die durch die luft- und ölgefüllten Geräte verursachten Unannehmlichkeiten zu überwinden . Dank des breiten Bodens und des äußeren Zylinders in leichter Qualität ist der Stand stabiler und bequemer für die Wartung.
5. 75% MOA- Spannungsschaltertaste , einfacher und bequemer Prüfableiter .
6. Überspannungs-Einstellfunktion zeigt den Überspannungswert während des Regelvorgangs an; p Perfekter Schutz gegen Überspannung, Überstrom und Kurzschluss. Dies ist der beste Begleiter für Kabelexperimente .
7. Die Funktion P erfect break line und der mögliche Startschutz ungleich Null schützen den Bediener und die Proben jederzeit. Dieses Produkt verfügt über ein übersichtliches Design mit einer hockensicheren Steuerbox , einem übersichtlichen , übersichtlichen Panel-Design und einer Sprachansage für die Bedienung .

III. Schaltkreisverbindung prüfen

Hinweis: Die Steuerbox (Schrank) dient zur Steuerung des Testprozesses und zur Anzeige von Testdaten, der HV-Booster vom Zylindertyp (HV-Generator) dient zur Ausgabe von Gleichspannung, das vollständig abgeschirmte Mikroammeter (uA) dient zur genauen Anzeige des Leckstroms und übertragen Sie die Daten an die Steuerbox.

Der Entladungsstab dient zur Erdung und Entladung nach Beendigung des Gleichstromtests.

IV. Produktmodelle und technische Parameter
