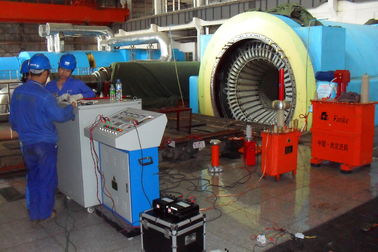

Hochpräzises Thermogenerator-Prüfgerät / Wechselstrom-Hochspannungstester, geräuscharm

VI. Allgemeine technische Daten:

1. Resonanzkreismodus: Serienresonanz mit variabler Induktivität
2. Systemmodell: CHX-L-350KVA / 50KV
3. Eingangsstromversorgung: 380 ± 10% (einphasig), 50 Hz / 60 Hz
4. Nennleistung: 350kVA
5. Nennausgangsspannung: 50KV
6. Ausgangsnennstrom: 7A
7. PD-Level selbst: nicht mehr als 5pC
8. Reg. Frequenzbereich: 50/60 Hz
9. Ausgangsresonanzspannungswellenform: reine Sinuswelle
10. THD der Ausgangswellenform: ≤1%
11. Isolationsgrad: Unter dem 1,1-fachen und 1 Minute normal halten
12. Einschaltdauer: 30 Minuten bei Nennstrom;
13. Qualitätsfaktor des Testsatzes selbst: Q≥30;
14. Temperaturanstieg: Weniger als 65 K bei Nennstrom von 30 Minuten;
15. Geräuschpegel: Nicht mehr als 65 dB
16. Reaktoraufbau: Ölgetaucht mit Eisentank, einstellbare Induktivität

1. Blindleistung voll kompensiert, die Leistung der Geräte und Leistung beträgt nur weniger als 1/10 der gemessenen Geräte; mit kleinerem Volumen und leichter im Vergleich zu Geräten mit gleicher Kapazität.
2. Mit großer Ausgabekapazität und kleiner Leistungskapazität, niedrigen Kosten, einfach zu bedienen und sicher zu halten.
3. Typische Stromfilterschaltung, die Ausgangsspannungsverzerrung (THD) ist sehr klein
4. Der Kurzschlussstrom nach Überschlag oder Durchschlag beträgt nur weniger als 1/10 (1 / Q) des gemessenen Stroms und kann die Beschädigung der Fehlerstelle nach dem Durchschlag wirksam verhindern.
5. Auto Ausblasen des Lichtbogens nach dem Überschlag, ist es ein langer und stabiler Prozess, um die serielle Resonanzspannung wiederherzustellen, sicher.

VI. Funktion

1. Fernsteuerungs- und Anzeigefunktion für den Eisenkernspalt des Reaktors: Der im Reaktor installierte Spaltsensor liest direkt den Eisenkernspalt auf der Konsole, um den Betrieb zu steuern . Der Spaltbegrenzungsschalter und die Anzeige sind ebenfalls installiert.
2. Auto-Step-Down-Funktion, wenn die Standzeit abgelaufen ist: Der Standzeit-Timer übernimmt den Digimatic-Timer. Wenn die Standzeit abgelaufen ist, wird das System automatisch heruntergefahren.
3. Nullposition schließen, Nullstart-Hochsetzfunktion: Mit Nullbegrenzungsfunktion. Befindet sich der Spannungsregler nicht in der Nullposition, kann der HV-Ausgangsknopf nicht geschlossen werden, um sicherzustellen, dass das System von Null aufwärts geht.
4. Überstromschutz: Das System ist mit einem Überstromrelais ausgestattet, das ein schnelles, störsicheres Schutzprüfobjekt gegen Überstromschäden darstellt.
5. Überspannungs- und Prüflingsüberschlagsschutzfunktionen : Dieses System übernimmt die elektronische Überspannungs- und Überschlagschutzplatine und schützt den Prüfling vor Überspannung und Überschlag. Es ist schnell, stabil und zuverlässig und überwindet die Instabilität, die große Unbeständigkeit und die unbequeme Einstellung der Schutzspannung für den Kugelspalt. Die Einstellung des Überspannungsschutzes erfolgt manuell über die Digitalanzeige, die direkt, bequem und genau ist. Der Überschlagschutz tastet die Unfallvarianz der Abfallverzögerung des Entladesignals ab, vergleicht sie mit dem Basissignal und ermittelt. Es ist von hoher Genauigkeit und vermeidet mögliche Fehlbewegungen durch unfallbedingte Varianz der ansteigenden Verzögerung.
6. Echtzeitüberwachungsfunktion für Testdaten: Es ist in der Lage, Spannung, Strom und Spannung, Strom der HV-Seite zu überwachen, wodurch der Teststatus direkter angezeigt wird.
7. Digitale Anzeige der Schaltkreisresonanz und Sperrfunktion, wenn diese nicht resonanzbehaftet ist und erhöht wird:
8. Es kann den Resonanzstatus des Systems direkt nach Leistungsfaktor anzeigen. Befindet sich das System nicht am Resonanzpunkt, muss es zum Erhöhen die Schließtaste drücken. Wenn das System auf Resonanz eingestellt ist, lassen Sie die Schließen-Taste los und klicken Sie auf die Auf- / Ab-Taste, um die Lautstärke zu erhöhen oder zu verringern.
9. Not-Aus : Notbremsschalter „Treten“. Wenn während des Tests ungewöhnliche Bedingungen auftreten, betätigen Sie diesen Schalter, um die Sicherheit des Prüfpersonals und der Ausrüstung zu gewährleisten.

VII.Zubehör

• Zubehörbox für Aufbewahrungszubehör
• Verbindungskabel von Steuerkonsole und Spannungsregler
• Verbindungskabel von Spannungswandler und Erregertransformator
• Ausgangskabel des spannenden Transformators
• Systemerdungskabel
• Parallelkabel des Reaktors
• HV-Ausgangskabel (Drossel zum Teilen, Teiler zum Prüfling)
• HV-Messkabel (die Signalausgangskabel des Spannungsteilers)
• Ein abschließender Prüfbericht, ein Qualitätszertifikat, eine Bedienungsanleitung und eine Packliste werden angeboten.

VIII. Anwendungsverkaufsliste

IX. Optionales Modell

X. Prüfnormtabelle nach IEC60034-1: 2017 Rotierende elektrische Maschinen - Teil 1: Bemessung und Leistung
