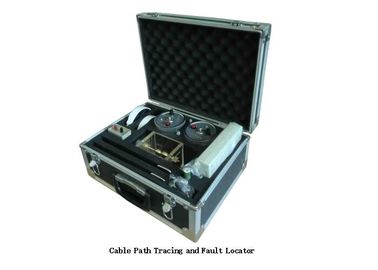

Erdkabel-Fehlerentfernungssuchgerät, 8G-Speicher für Verteilerkabel-Fehlerdetektor

Erdkabeltrasse und Kabelfehlerentfernungssuchgerät, Verteilerkabel-Fehlerdetektor

I. Anwendung:

Der FKDL2000-Kabelfehler-Entfernungsmesser ist eine Art integriertes Testgerät, das aus dem Fehlererkennungs-Testhost, dem Kabelpfad-Verfolgungssignalgenerator, dem Kabelverfolgungspfad-Signalempfänger und dem Kabelfehler-Verfolger usw. besteht. Die Host-Maschine, einschließlich des integrierten Computers, Der Niederspannungs-Impulsgenerator und der Datenprozessor werden zum Testen der Fehlerentfernung und zum Messen der Kabellänge und der Wellenausbreitungsgeschwindigkeit im Kabel verwendet. Das vom Pfadsignalgenerator erzeugte Sinuswellensignal mit einer Frequenz von 30 kHz und einer Amplitudenspitze von 30 V wird zum Auffinden des Kabelpfads verwendet. Der Pfadsignalempfänger wird zum Empfangen des Signalpfads und zum Auffinden der Kabellautstärke und zum Schätzen der Kabelerdungstiefe verwendet . Die Fehlersuche dient zur fehlergenauen Positionierung. Der Erfassungsweg des hat drei Arten von LV-Impulsverfahren, Impuls-HV-Überschlagverfahren, Mehrfachimpulsverfahren. Der optionale Teil ist ein Hochspannungsverstärker und ein Schaltschrank, der zur Bereitstellung einer Durchbruchspannung verwendet wird, um die beschädigte Isolierung zu vergrößern und leicht zu reparieren.

Das integrierte Prüfgerät kann Kabelfehler bei verschiedenen Spannungspegeln unter 35 kV prüfen. Es kann Kabelfehler verschiedener Kabelabschnitte, Dielektrika und Kabelmaterialien testen. Kann Kabelbruch, Kurzschluss, niederohmigen Kabelbruch, hochohmigen Ableitkabelbruch und hochohmigen Überschlagkabelbruch prüfen.

II. Technischer Index:

1, Fehlermesssystem

• Testen Sie verschiedene Arten von Fehlern an Stromkabeln und Unterbrechungs- oder Kurzschlussfehlern an Koaxialkommunikationskabeln und Telefonkabeln.
• Getestete Kabelklasse: 35KV und darunter
• Messen Sie die Geschwindigkeit der Funkwellenausbreitung in Kabeln, deren Länge bekannt ist.
• Messentfernung: mehr als 16 km
• Systemfehler: weniger als 1 m
• Abtastfrequenz: 25 MHz
• Mindest. Auflösung: 0,2 m
• Totzone: weniger als 16 m
• Stromversorgung: DC 12V
• Gewicht: 5 kg

2, Kabelverfolgungspfad Signalgenerator Teil

• Signalausgangsfrequenz: 30 KHz
• Oszillierende Methode: Hacken
• Ausgangsleistung: 30W
• Leistung: 220 V ± 10 ％
• Gewicht: 4 kg

3, Kabelfehlersuchteil

• Messempfindlichkeit: Die Signalquelle mit einem Innenwiderstand von 50Ω gibt ein 300-Hz-Signal aus, der Locator gibt ein Signal von weniger als 10 μV aus, wenn der Ausgang 2 V beträgt und das Signal-Rausch-Verhältnis besser als 20: 1 ist.
• Impedanzeingang: mehr als 1,2 kΩ
• Kopfhörer mit 2 × 2000Ω
• Betriebsspannung: DC 9V ± 10 ％
• Umgebungstemperatur: -20 ℃ ～ 70 ℃

4. Andere technische Daten

III. Aufbau:

• FKDL-Kabelfehlertestsystem (1 Satz)
• FKDL Path Signalgenerator (1 Satz)
• Wegsignalempfänger (1 Stück)
• FKDL-Fehlersuche (1 Stück)
• Aktueller Probenahmeschrank (1 Stück)
• Entladung kugel lücke (1 satz)
• Kopfhörer (2 Stück)
• DC-Impulskondensator (1 Satz)
