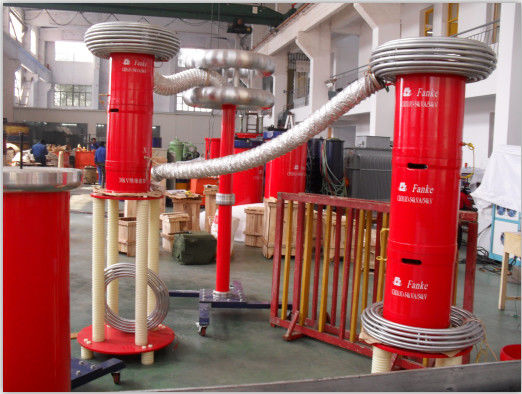

35KV 132KV Hochspg-Kabel-Testgerät für Wechselstrom-Widerstands-Spannungs-Test

35KV 132KV Hochspg-Kabel-Testgerät für Wechselstrom-Widerstands-Spannungs-Test

35KV 132KV HV Cable Testing Equipment For AC Withstand Voltage Test
35KV 132KV HV Cable Testing Equipment For AC Withstand Voltage Test

Großes Bild :  35KV 132KV Hochspg-Kabel-Testgerät für Wechselstrom-Widerstands-Spannungs-Test Bestpreis

Produktdetails:
Herkunftsort: CHINA
Markenname: Fanke High-voltage
Zertifizierung: ISO9001
Modellnummer: CHX-810KVA/54KV, 135KV
Zahlung und Versand AGB:
Min Bestellmenge: Eine Einheit
Preis: Negotiable
Verpackung Informationen: Export-Standardholzetui mit der Räucherung frei
Lieferzeit: 25~45 Arbeits-Tage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 10units/2months
Ausführliche Produkt-Beschreibung
Messgrundlage: Schwingkreis der variablen Frequenz Prüfen Sie Einzelteil: Wechselstrom-Widerstandsspannungstest unter 52KV, 132KV
Max.Capacity: 810KVA Max. Voltage: 54KV, 135KV
Prüfen Sie Frequenz: 30-300HZ Arbeitszyklus: 60 Minzen
Prüfen Sie Genauigkeit: Kein weniger als 1,5% Ausgangssignal: Gute Sinuswelle
Testlänge des Kabels: 5km von Kabel 35KV, 1km von Klasse 132KV Prüfnorm: Iec-60060-1:2010; Iec-62271-203:2011 für GIS, Iec-60840:2011 für XLPE-Kabel;
Markieren:

Kabel-Testgerät Hochspg-132KV

,

Kabel-Testgerät Hochspg-35KV

,

Resonanztest-System Wechselstroms 300Hz

35KV /132KV Hochspg-Kabel-Testgerät 30-300Hz, Resonanzwiderstands-Spannungs-Test-Satz

Eigenschaften
1. Diese Widerstandsspannungsausrüstung hat Bändchen-, leichtes und tragbarestestsystem.
2. Die Stromversorgung nimmt einphasige Stromversorgung 220V oder einzelne Stromversorgung 380V an, die für Stromabnahme vor Ort bequem ist.
3. Der Reaktor nimmt das trockene Epoxidgießen an, das schön und zuverlässig ist, passend für alle Arten Kabel.
4. rüsten Sie sich mit niedriger harmonischer patentierter Technologie, niedrig als 5% internationaler Standard und den Haupttransformator, Generator und andere Ausrüstung vor harmonischem Hochspannungsschaden zu schützen aus.
5. rüsten Sie sich mit der Funktion der Überwachung des Höchstwertes entsprechend internationalem Standard aus, der Hochspannungstestwellenform in der Realzeit überwachen kann.
6. einfach zur Operation, großer LED-Schirm.
7. Mit seinem eigenen Mikrodrucker, Druck und Sicherungstestdaten jederzeit.

Anwendung:
Resonanzsystem der variablen Frequenz des Kabels
Generatorfrequenz-Widerstandsspannungs-Testgerät;
Nebenstellenelektrogerätewechselstrom-Widerstandsspannungs-Testsystem


I. Product Usage:


Dieses Testsatzmodell CHX-810KVA/54KV, 135KV ist für 35KV und 110KV Kabel der Klasse XLPE Wechselstrom-Widerstandsspannungstest vor Ort mit variabler Schwingkreistechnologie der Frequenz bestimmt; die höchste Prüfspannung ist nicht mehr als 54KV oder 135KV; Testfrequenz: 30-300Hz; der Arbeitszyklus ist nicht mehr als 60mints. er kann Kunden helfen, vorbeugenden Test oder Übergabetest auf Wechselstrom-Widerstandsspannungstest für XLPE-Kabel 35KV innerhalb 5km und Klasse 132KV innerhalb 1km durchzuführen.

Versuchsanlage des Satzes ist, wie folgend:

1. 5km von Kabel 35kV/300mm2, prüften Kapazitanz ≤0.97uF, Testfrequenz 30-300Hz, Prüfspannung 52kV, Testzeit 60min.

2, 1Kilometer Kabel 132kV/630mm2, prüften Kapazitanz ≤ 0.201uF, Testfrequenz 30-300Hz, Prüfspannung 128kV, Testzeit 60min.





II. allgemeine technische Daten



  1. Nennkapazität: 810kVA;
  2. Eingangsleistung: Dreiphasen-380V Spannung, Frequenz ist 50Hz;
  3. Nennspannung: 54kV; 135kV;
  4. Nennstrom: 15A; 6A;
  5. Arbeitsfrequenz: 30-300Hz;
  6. Gerätausgangssignal: Sinuswelle
  7. Verzerrungsrate: Ausgangsspannungsverzerrungs-Rate ≤ 1%;
  8. Arbeitszeit: ununterbrochenes 60min erlaubt unter bewerteter Last; Überdruck 1,1 Mal 1 Minute;
  9. Temperaturanstieg: Temperaturanstieg ≤65K nach Dauerbetrieb für 60 Minuten unter bewerteter Last;
  10. Qualitätsfaktor: Gerät selbst Q≥30 (f=45Hz);
  11. Schutzfunktion: Überstrom-, Überspannungs- und Testprodukt Flashoverschutz für das geprüfte Produkt (sehen Sie den variablen Frequenzspeisebereich für Details);
  12. Maßgenauigkeit: Systemist-wert 1,5;


III. Hauptkomponenten:



SN Name von Komponenten Art und Spezifikation Menge. Jedes Gewicht Jedes Maß
1 Variable Frequenzenergie FKVF-30kW/380V 1-teilig 35kgs 480*480*520mm
2 Erregungstransformator CQSB (J) - 30kVA/2.5KV, 5KV 1-teilig 130kgs 550*550*580mm
3 Hochspg-Resonanztestreaktor CHX (kf) - 81kVA/27kV/34H 10pieces 75kgs D480*H520mm
4 Kapazitiver Teiler TRF-150kV/2000pF 1set 30kgs D200*H1250mm
5 Spezielle Testzusätze   1set














IV. Messgrundlage:
35KV 132KV Hochspg-Kabel-Testgerät für Wechselstrom-Widerstands-Spannungs-Test 0

VF: Variable Frequenz-Energiequelle T: Erregungs-Transformator
L: Test-Reaktor CX: Testgerät MOA1: Blitzableiter
C1, C2: Spannungsteiler (C1 ist Hochspannungsarm, C2 ist Niederspannungsarm)



VI.Accessories

  • Zusätzlicher Kasten für Speicherzusätze
  • Eingegebene Kabel der Energiequelle
  • Ertragkabel der Energiequelle
  • Ertragkabel des aufregenden Transformators
  • Erdungskabel des Systems
  • Parallele Kabel des Reaktors
  • Messende Kabel Hochspg (die Signalausgabekabel des Spannungsteilers)
  • Hochspg-Ertragkabel (Reaktor, zum sich, Teiler zum Testobjekt zu teilen)
  • Isolierungsstützbasis
  • Koronaring für Test 135KV
  • Ein abschließender Prüfbericht, ein Qualität Zertifikat, ein Benutzerhandbuch und eine Ladeliste werden angeboten.


VII. Anderes optionales Modell





1. Für Test der GIS vor Ort

Modell Nennspannung Nennleistung gegenwärtig Nennleistungskapazität

Anwendung

(Vom Beginnen 45Hz)

CHX-135KVA/135KV 27KV*5 1A 135KVA Für 72.5KV und unterhalb der GIS
CHX-270KVA/135KV 27KV*5 1A 135KVA Für 72.5KV und unterhalb der GIS
CHX-216KVA/216KV 27KV*8 1A 216KVA Für 123KV und unterhalb der GIS
CHX-270KVA/270KV 27KV*10 1A 270KVA Für 145KV und unterhalb der GIS
CHX-275KVA/275KV 275KV 2A 275KVA Für 170KV und unterhalb der GIS
Spezielle Anforderung kann durch Auftrag gemacht werden





2. Für Test Kabels 45KV XLPE vor Ort


Modell Nennspannung Nennleistung gegenwärtig Nennleistungskapazität Max Application
CHX-108/54 54KV 2A 108KVA 45kV cable≤1km
CHX-216/54 54KV 4A 216KVA 45kV cable≤2km
CHX-324/54 54KV 6A 324KVA 45kV cable≤3km
CHX-432/54 54KV 8A 432KVA 45kV cable≤4km
CHX-540/54 54KV 10A 540KVA 45kV cable≤5km
CHX-1080/54 54KV 20A 1080KVA 45kV cable≤10km
Spezielle Anforderung kann durch Auftrag gemacht werden



3. Für Test Kabels 66KV XLPE vor Ort

Modell Nennspannung Nennleistung gegenwärtig Nennleistungskapazität Max Application
CHX-160/80 80KV 2A 160KVA 66kV cable≤0.5km
CHX-320/80 80KV 4A 320KVA 66kV cable≤1km
CHX-640/80 80KV 8A 640KVA 66kV cable≤2km
CHX-960/80 80KV 12A 960KVA 66kV cable≤3km
CHX-1280/80 80KV 16A 1280KVA 66kV cable≤4km
CHX-1600/80 80KV 20A 1600KVA 66kV cable≤5km
CHX-3200/80 80KV 40A 3200KVA 66kV cable≤10km
CHX-9600/80 80KV 120A 9600KVA 66kV cable≤20km
Spezielle Anforderung kann durch Auftrag gemacht werden
