FKVF Serie Hochspannungsprüfung von elektrischen Geräten 5KW ~ 400KW Kapazität Optional

Wechselstrom-Resonanz-Spannungsfestigkeitsprüfgerät mit variabler Frequenz, Resonanz-Steuereinheit mit variabler Frequenz

I. Produktbeschreibung:

Die frequenzvariable Stromquelle der FKVF-Serie ist die Hauptmess- und Steuereinheit und die Host-Maschine für das frequenzvariable Wechselstrom-Spannungsfestigkeitsprüfgerät. Dieses Gerät wird auch als frequenzvariabler Wandler bezeichnet.

Die Stromquelle mit variabler Frequenz verwendet einen ARM- und einen FPGA-Digitalsignalprozessor mit hoher Geschwindigkeit, wobei der Auftrag vom Remote-Computer empfangen wird, wodurch eine umfassende Steuerung des gesamten Testverfahrens realisiert wird. FPGA-Digitalsignalprozessor mit Hochgeschwindigkeits-Echtzeitberechnung und -änderung der Ausgangswellenform, Echtzeittest des Hochspannungswerts und der Hauptstromkreisparameter der Wandlerleistung sowie Rückgabetestparameter, Betriebsstatus zur oberen Maschine, Echtzeit-Probenschutzsignale, Fast Close Power Output und sein Wellenformgenerator.

II. Anwendung und Nutzung

• Das Mess- und Steuergerät für variabel frequente Wechselstrom-Stehspannungsprüfkreise.
• Ersetzen Sie die alte herkömmliche Konsole, um die Effizienz der Hochspannungsprüfung zu erhöhen und die Überwachung und den Schutz während der Prüfung der resonanten Spannungsfestigkeit zu verbessern.

III. Hauptkomponenten der Einheit:

• FKVF-Host-Maschine mit variabler Frequenz
• Optionaler Fernbedienungscomputer mit englischer Testsoftware
• Optionale externe Not-Aus-Box
• Gruppe Verbindungskabel
• Optionale externe Alarmleuchten

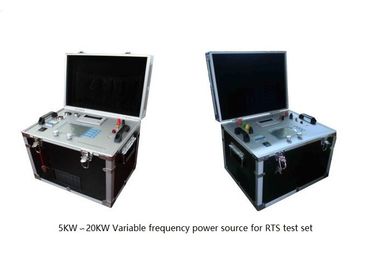

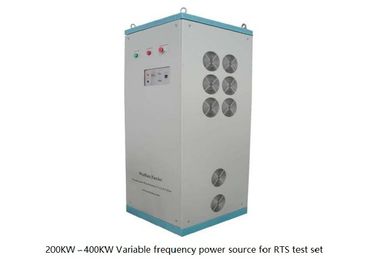

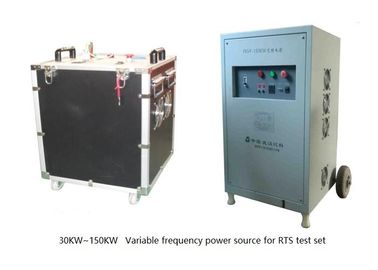

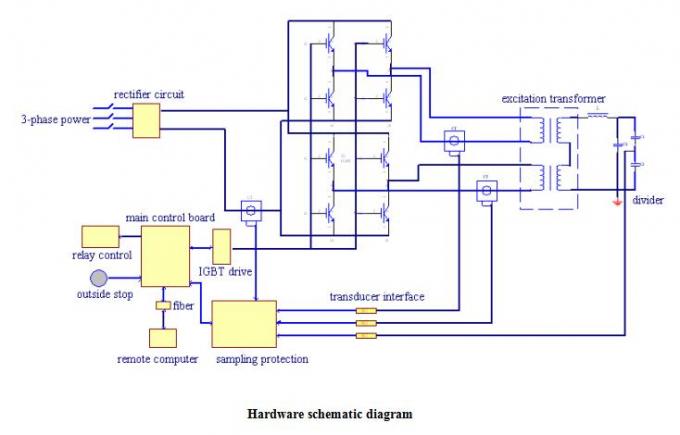

IV. Testprinzip (zB FKVF-300KW)

V. Technische Parameter

Kapazität 1.Rated: 5KW, 10KW, 20KW, 30KW, 50KW, 100KW,

150KW, 200KW, 250KW, 300KW,

350KW, 400KW, 500KW optional

Leistung 2.Input: über 20KW Spannung 380V ± 10% dreiphasig;

unter 20 kW Spannung 220 V ± 10% einphasig;

Eingangsfrequenz 3.Working: 50Hz / 60Hz

Spannung 4.Output: über 20KW: 0-500V (Eingang 380V) ununterbrochen justierbar

unter 20KW: 0-250V (Eingang 220V) stufenlos einstellbar

Ausgangsstrom 5.Rated: entschieden durch Modell

Wellenform 6.Output: Rechteckwelle

7. Einstellbarer Bereich der Ausgangsfrequenz: 20-400Hz

Frequenzauflösung 8.Output: 0.03Hz

9. Ausgangsfrequenz Instabilität: weniger als 1%

10. Ausgangsfrequenz-Schrittwert: 5 Hz, 2 Hz, 1 Hz, 0,1 Hz, 0,03 Hz

11. Ausgangsspannung Auflösung: 0,01 kV

12. Ausgangsspannungsinstabilität: weniger als 1%

13. Ausgangsspannungsschrittwert: U / 45000 Vollbereich

14. Kontinuierliche Betriebszeit: 60 Minuten, Temperaturerhöhung nicht mehr als 45K

15. Arbeitsbedingungen: Temperatur -10 Grad Celsius bis 40 Grad Celsius

16. Höhe: weniger als 1000 m

17.Gewicht: weniger als 5 20 kg (5 ~ 20 kW);

weniger als 30 kg (30 ~ 50 kW);

weniger als 650 kg (100 ~ 400 kW);

weniger als 650 kg (400 ~ 500 kW);

VI. Hauptfunktionen:

• Die Wellenform ist eine durch die Impulsbreitenspannung geregelte Rechteckwelle
• Überwachen Sie kontinuierlich die Spannung im Betrieb, wenn die HV-Spannung schwankt, was durch Schwankungen der Netzspannung und der Netzfrequenz verursacht wird. Das System passt die Spannung automatisch an die eingestellte Spannung an.
• Frequenz automatisch abtasten, Resonanzpunkt suchen. Der Frequenzbereich beträgt 20-300Hz. Sie können den Scanfrequenzbereich manuell einstellen. Der maximale Zeitaufwand für das Scannen beträgt 2 Minuten (Vollfrequenz-Scannen). Die Frequenzauflösung beträgt 0,03Hz.
• Automatisch testen. Sie können Testprogramm einstellen, Testprogramm kann in 5 Segmente unterteilt werden. Das System beendet den Testvorgang gemäß dem eingestellten Programm automatisch.
• Beim automatischen Test können Sie jederzeit in den manuellen Steuerungsstatus wechseln, um Frequenz und Spannung manuell zu regeln
• Verfolgen Sie automatisch die Spannung, wenn Sie standhalten. Spannung automatisch auf Objektspannung regeln, wenn die Spannung normalerweise schwankt, bei abnormalen Schwankungen warnen. Benutzer können für die praktische Testsituation bedienen.
• Echtzeit-Rendering Ut-Kurve (Spannungs-Zeit-Kurve) bei Spannungsregelung und Spannungsfestigkeit.
• Echtzeit-Anzeige des Teststatus. Sie können entsprechend dem Teststatus eine entsprechende Operation ausführen
• Starke Schutz- und Warnfunktion: Überstromschutz, Überspannungsschutz und Überschlagschutz, Hochspannungsschutz, Software / Hardware-Anzeige für gleichzeitigen Schutz. Stellen Sie sicher, dass die Sicherheits- und Formularberichtsdatei zur Überprüfung vorhanden ist
• Testdaten und Formulartestbericht automatisch speichern, Sie können den Testbericht rechtzeitig drucken und Sie können den Bericht auch speichern und an anderen Orten drucken.
• Datenabfragefunktion. Entsprechend Ihren Bedingungen können Sie frühere Testdaten abfragen.
